Page 105 - 市政道路工程施工与管理
P. 105

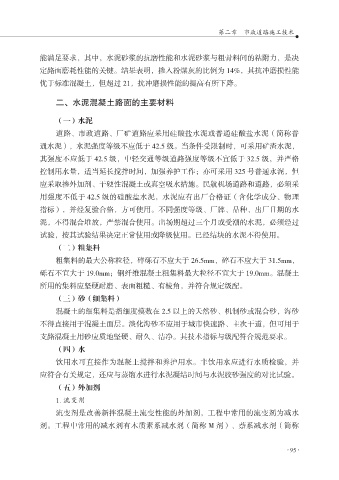

第二章 市政道路施工技术
能满足要求，其中，水泥砂浆的抗磨性能和水泥砂浆与粗骨料间的粘附力，是决
定路面磨耗性能的关键。结果表明，掺入粉煤灰的比例为 14%，其抗冲磨损性能
优于标准混凝土，但超过 21，抗冲磨损性能的提高有所下降。
二、水泥混凝土路面的主要材料
（一）水泥
道路、市政道路、厂矿道路应采用硅酸盐水泥或普通硅酸盐水泥（简称普
通水泥），水泥强度等级不应低于 42.5 级。当条件受限制时，可采用矿渣水泥，
其强度不应低于 42.5 级，中轻交通等级道路强度等级不宜低于 32.5 级，并严格
控制用水量，适当延长搅拌时间，加强养护工作；亦可采用 325 号普通水泥，但
应采取掺外加剂、干硬性混凝土或真空吸水措施。民航机场道路和道路，必须采
用强度不低于 42.5 级的硅酸盐水泥，水泥应有出厂合格证（含化学成分、物理
指标），并经复验合格，方可使用。不同强度等级、厂牌、品种、出厂日期的水
泥，不得混合堆放，严禁混合使用。出场期超过三个月或受潮的水泥，必须经过
试验，按其试验结果决定正常使用或降级使用。已经结块的水泥不得使用。
（二）粗集料
粗集料的最大公称粒径，碎砾石不应大于 26.5mm，碎石不应大于 31.5mm，
砾石不宜大于 19.0mm；钢纤维混凝土粗集料最大粒径不宜大于 19.0mm。混凝土
所用的集料应坚硬耐磨、表面粗糙、有棱角，并符合规定级配。
（三）砂（细集料）
混凝土的细集料是指细度模数在 2.5 以上的天然砂、机制砂或混合砂，海砂
不得直接用于混凝土面层。淡化海砂不应用于城市快速路、主次干道，但可用于
支路混凝土用砂应质地坚硬、耐久、洁净。其技术指标与级配符合规范要求。
（四）水
饮用水可直接作为混凝土搅拌和养护用水。非饮用水应进行水质检验，并
应符合有关规定，还应与蒸馏水进行水泥凝结时间与水泥胶砂强度的对比试验。
（五）外加剂
1. 流变剂
流变剂是改善新拌混凝土流变性能的外加剂，工程中常用的流变剂为减水
剂。工程中常用的减水剂有木质素系减水剂（简称 M 剂）、萘系减水剂（简称
95
95
