Page 107 - 市政道路工程施工与管理

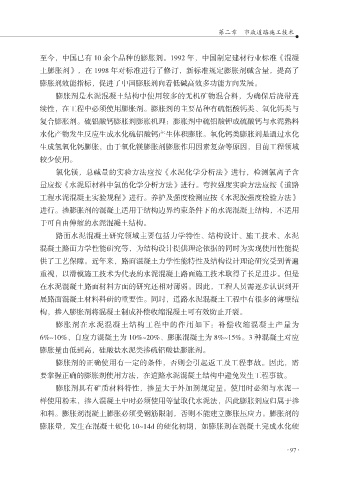

第二章 市政道路施工技术

至今，中国已有 10 余个品种的膨胀剂。1992 年，中国制定建材行业标准《混凝
土膨胀剂》，在 1998 年对标准进行了修订，新标准规定膨胀剂碱含量，提高了
膨胀剂效能指标，促进了中国膨胀剂向着低碱高效多功能方向发展。
膨胀剂是水泥混凝土结构中使用较多的无机矿物混合料，为确保后浇带连
续性，在工程中必须使用膨胀剂。膨胀剂的主要品种有硫铝酸钙类、氧化钙类与

复合膨胀剂。硫铝酸钙膨胀剂膨胀机理：膨胀剂中硫铝酸钾或硫酸钙与水泥熟料
水化产物发生反应生成水化硫铝酸钙产生体积膨胀。氧化钙类膨胀剂是通过水化
生成氢氧化钙膨胀，由于氧化镁膨胀剂膨胀作用因素复杂等原因，目前工程领域

较少使用。
氯化镁，总碱量的实验方法应按《水泥化学分析法》进行，检测氯离子含
量应按《水泥原材料中氯的化学分析方法》进行。弯拉强度实验方法应按《道路
工程水泥混凝土实验规程》进行。养护及强度检测应按《水泥胶强度检验方法》
进行。掺膨胀剂的混凝土适用于结构边界约束条件下的水泥混凝土结构，不适用

于可自由伸缩的水泥混凝土结构。
路面水泥混凝土研究领域主要包括力学特性、结构设计、施工技术、水泥
混凝土路面力学性能研究等，为结构设计提供理论依据的同时为实现使用性能提

供了工艺保障。近年来，路面混凝土力学性能特性及结构设计理论研究受到普遍
重视，以滑模施工技术为代表的水泥混凝土路面施工技术取得了长足进步。但是
在水泥混凝土路面材料方面的研究还相对薄弱。因此，工程人员需逐步认识到开
展路面混凝土材料科研的重要性。同时，道路水泥混凝土工程中有很多的薄壁结
构，掺入膨胀剂将混凝土制成补偿收缩混凝土可有效防止开裂。

膨胀剂在水泥混凝土结构工程中的作用如下：补偿收缩混凝土产量为
6%~10%、自应力混凝土为 10%~20%、膨胀混凝土为 8%~15%。3 种混凝土对应
膨胀量由低到高，硅酸盐水泥类掺硫铝酸盐膨胀剂。

膨胀剂的正确使用有一定的条件，否则会引起返工及工程事故。因此，需
要掌握正确的膨胀剂使用方法，在道路水泥混凝土结构中避免发生工程事故。
膨胀剂具有矿质材料特性，掺量大于外加剂规定量。使用时必须与水泥一
样使用粉末，掺入混凝土中时必须使用等量取代水泥法，因此膨胀剂应归属于掺
和料。膨胀剂混凝土膨胀必须受钢筋限制，否则不能建立膨胀压应力。膨胀剂的

膨胀量，发生在混凝土硬化 10~14d 的硬化初期，如膨胀剂在混凝土完成水化硬

97
97
