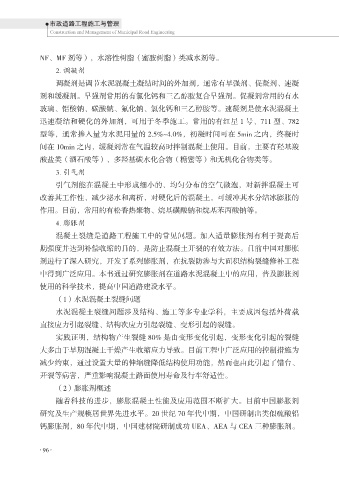

Page 106 - 市政道路工程施工与管理

市政道路工程施工与管理
Construction and Management of Municipal Road Engineering

NF、MF 剂等），水溶性树脂（蜜胺树脂）类减水剂等。
2. 调凝剂
调凝剂是调节水泥混凝土凝结时间的外加剂，通常有早强剂、促凝剂、速凝
剂和缓凝剂。早强剂常用的有氯化钙和三乙醇胺复合早强剂。促凝剂常用的有水
玻璃、铝酸钠、碳酸钠、氟化钠、氯化钙和三乙醇胺等。速凝剂是使水泥混凝土

迅速凝结和硬化的外加剂，可用于冬季施工。常用的有红星 1 号、711 型、782
型等，通常掺入量为水泥用量的 2.5%~4.0%，初凝时间可在 5min 之内，终凝时
间在 10min 之内，缓凝剂常在气温较高时拌制混凝土使用。目前，主要有羟基羧

酸盐类（酒石酸等）、多羟基碳水化合物（糖蜜等）和无机化合物类等。
3. 引气剂
引气剂能在混凝土中形成细小的、均匀分布的空气微泡，对新拌混凝土可
改善其工作性、减少泌水和离析，对硬化后的混凝土，可缓冲其水分结冰膨胀的
作用。目前，常用的有松香热聚物、烷基磺酸钠和烷基苯丙酸钠等。

4. 膨胀剂
混凝土裂缝是道路工程施工中的常见问题。加入适量膨胀剂有利于提高后
期强度并达到补偿收缩的目的，是防止混凝土开裂的有效方法。目前中国对膨胀

剂进行了深入研究，开发了系列膨胀剂，在抗裂防渗与大面积结构裂缝修补工程
中得到广泛应用。本书通过研究膨胀剂在道路水泥混凝土中的应用，普及膨胀剂
使用的科学技术，提高中国道路建设水平。
（1）水泥混凝土裂缝问题
水泥混凝土裂缝问题涉及结构、施工等多专业学科，主要成因包括外荷载

直接应力引起裂缝、结构次应力引起裂缝、变形引起的裂缝。
实践证明，结构物产生裂缝 80% 是由变形变化引起，变形变化引起的裂缝
大多由于早期混凝土干燥产生收缩应力导致。目前工程中广泛应用的控制措施为

减少约束，通过设置大量的伸缩缝降低结构使用功能，然而也由此引起了错台、
开裂等病害，严重影响混凝土路面使用寿命及行车舒适性。
（2）膨胀剂概述
随着科技的进步，膨胀混凝土性能及应用范围不断扩大。目前中国膨胀剂
研究及生产规模居世界先进水平。20 世纪 70 年代中期，中国研制出类似硫酸铝

钙膨胀剂，80 年代中期，中国建材院研制成功 UEA、AEA 与 CEA 三种膨胀剂。

96
96
