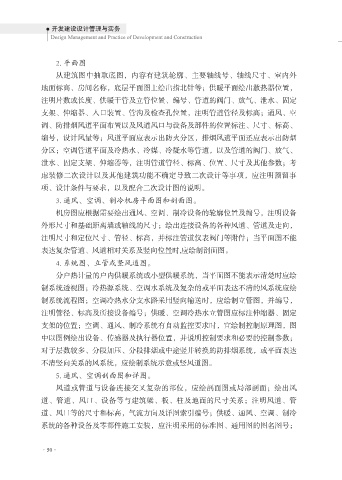

. 平面图
从建筑图中抽取底图，内容有建筑轮廓、主要轴线号、轴线尺寸、室内外
地面标高、房间名称，底层平面图上绘出指北针等；供暖平面绘出散热器位置，
注明片数或长度、供暖干管及立管位置、编号、管道的阀门、放气、泄水、固定

支架、伸缩器、入口装置、管沟及检查孔位置，注明管道管径及标高；通风、空
调、防排烟风道平面布置以及风道风口与设备及部件的位置标注、尺寸、标高、
编号，设计风量等；风道平面应表示出防火分区，排烟风道平面还应表示出防烟
分区；空调管道平面及冷热水、冷媒、冷凝水等管道，以及管道的阀门、放气、

泄水、固定支架、伸缩器等，注明管道管径、标高、位置、尺寸及其他参数；考
虑装修二次设计以及其他建筑功能不确定导致二次设计等事项，应注明预留事
项、设计条件与要求，以及配合二次设计图的说明。
. 通风、空调、制冷机房平面图和剖面图。

机房图应根据需要绘出通风、空调、制冷设备的轮廓位置及编号，注明设备
外形尺寸和基础距离墙或轴线的尺寸；绘出连接设备的各种风道、管道及走向，
注明尺寸和定位尺寸、管径、标高，并标注管道仪表阀门等附件；当平面图不能
表达复杂管道、风道相对关系及竖向位置时,应绘制剖面图。

. 系统图、立管或竖风道图。
分户热计量的户内供暖系统或小型供暖系统，当平面图不能表示清楚时应绘
制系统透视图；冷热源系统、空调水系统及复杂的或平面表达不清的风系统应绘
制系统流程图；空调冷热水分支水路采用竖向输送时，应绘制立管图，并编号，

注明管径、标高及所接设备编号；供暖、空调冷热水立管图应标注伸缩器、固定
支架的位置；空调、通风、制冷系统有自动监控要求时，宜绘制控制原理图，图
中以图例绘出设备、传感器及执行器位置，并说明控制要求和必要的控制参数；
对于层数较多、分段加压、分段排烟或中途竖井转换的防排烟系统，或平面表达

不清竖向关系的风系统，应绘制系统示意或竖风道图。
. 通风、空调剖面图和详图。
风道或管道与设备连接交叉复杂的部位，应绘剖面图或局部剖面；绘出风
道、管道、风口、设备等与建筑梁、板、柱及地面的尺寸关系；注明风道、管

道、风口等的尺寸和标高，气流方向及详图索引编号；供暖、通风、空调、制冷
系统的各种设备及零部件施工安装，应注明采用的标准图、通用图的图名图号；
