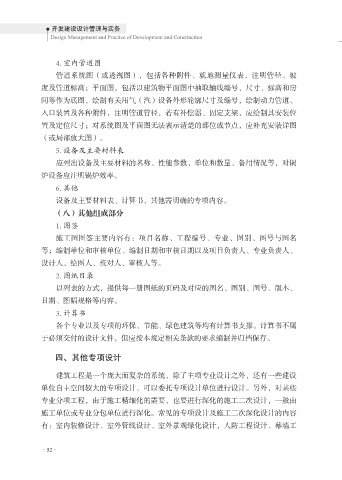

. 室内管道图
管道系统图（或透视图），包括各种附件、就地测量仪表，注明管径、坡
度及管道标高；平面图，包括以建筑物平面图中抽取轴线编号、尺寸、标高和房
间等作为底图，绘制有关用气（汽）设备外形轮廓尺寸及编号，绘制动力管道、

入口装置及各种附件，注明管道管径，若有补偿器、固定支架，应绘制其安装位
置及定位尺寸；对系统图及平面图无法表示清楚的部位或节点，应补充安装详图
（或局部放大图）。
. 设备及主要材料表

应列出设备及主要材料的名称、性能参数、单位和数量、备用情况等，对锅
炉设备应注明锅炉效率。
. 其他
设备及主要材料表、计算书、其他需明确的专项内容。

（八）其他组成部分
. 图签
施工图图签主要内容有：项目名称、工程编号、专业、图别、图号与图名
等；编制单位和审核单位、编制日期和审核日期以及项目负责人、专业负责人、

设计人、绘图人、校对人、审核人等。
. 图纸目录
以列表的方式，提供每一册图纸的页码及对应的图名、图别、图号、版本、
日期、图幅规格等内容。

. 计算书
各个专业以及专项的环保、节能、绿色建筑等均有计算书支撑。计算书不属
于必须交付的设计文件，但应按本规定相关条款的要求编制并归档保存。

四、其他专项设计

建筑工程是一个庞大而复杂的系统，除了主项专业设计之外，还有一些建设
单位自主空间较大的专项设计，可以委托专项设计单位进行设计。另外，对某些
专业分项工程，由于施工精细化的需要，也要进行深化的施工二次设计，一般由

施工单位或专业分包单位进行深化。常见的专项设计及施工二次深化设计的内容
有：室内装修设计、室外管线设计、室外景观绿化设计，人防工程设计、幕墙工
