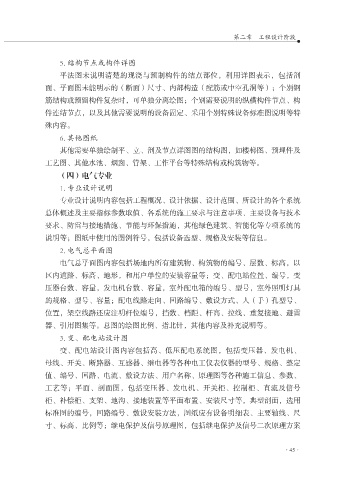

第二章 工程设计阶段

. 结构节点或构件详图
平法图未说明清楚的现浇与预制构件的结点部位，利用详图表示，包括剖
面、平面图未能明示的（断面）尺寸、内部构造（配筋或中空孔洞等）；个别钢
筋结构或预留构件复杂时，可单独分离绘图；个别需要说明的纵横构件节点、构

件连结节点，以及其他需要说明的设备固定、采用个别特殊设备标准图说明等特
殊内容。
. 其他图纸
其他需要单独绘制平、立、剖及节点详图图的结构图，如楼梯图、预埋件及

工艺图、其他水池、烟囱、管架、工作平台等特殊结构或构筑物等。
（四）电气专业
. 专业设计说明
专业设计说明内容包括工程概况、设计依据、设计范围、所设计的各个系统

总体概述及主要指标参数取值、各系统的施工要求与注意事项、主要设备与技术
要求、防雷与接地措施、节能与环保措施，其他绿色建筑、智能化等专项系统的
说明等；图纸中使用的图例符号，包括设备选型、规格及安装等信息。
. 电气总平面图

电气总平面图内容包括场地内所有建筑物、构筑物的编号、层数、标高，以
区内道路、标高、地形，和用户单位的安装容量等；变、配电站位置、编号，变
压器台数、容量，发电机台数、容量，室外配电箱的编号、型号，室外照明灯具
的规格、型号、容量；配电线路走向、回路编号、敷设方式、人（手）孔型号、

位置，架空线路还应注明杆位编号，挡数、档距、杆高、拉线、重复接地、避雷
器、引用图集等。总图的绘图比例、指北针，其他内容及补充说明等。
. 变、配电站设计图
变、配电站设计图内容包括高、低压配电系统图，包括变压器、发电机、

母线、开关、断路器、互感器、继电器等各种电工仪表仪器的型号、规格、整定
值、编号、回路、电流、敷设方法、用户名称、原理图等各种施工信息、参数、
工艺等；平面、剖面图，包括变压器、发电机、开关柜、控制柜、直流及信号
柜、补偿柜、支架、地沟、接地装置等平面布置、安装尺寸等，典型剖面，选用

标准图的编号，回路编号、敷设安装方法，图纸应有设备明细表、主要轴线、尺
寸、标高、比例等；继电保护及信号原理图，包括继电保护及信号二次原理方案

·45·
