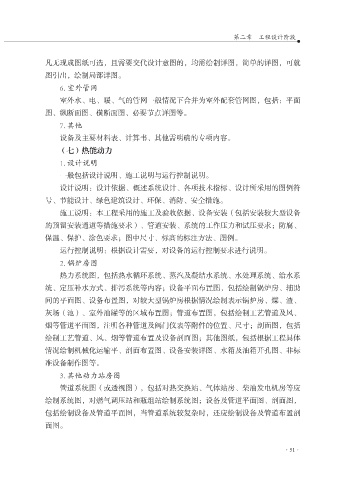

第二章 工程设计阶段

凡无现成图纸可选，且需要交代设计意图的，均需绘制详图，简单的详图，可就
图引出，绘制局部详图。
. 室外管网
室外水、电、暖、气的管网一般情况下合并为室外配套管网图，包括：平面

图、纵断面图、横断面图、必要节点详图等。
. 其他
设备及主要材料表、计算书、其他需明确的专项内容。
（七）热能动力

. 设计说明
一般包括设计说明、施工说明与运行控制说明。
设计说明：设计依据、概述系统设计、各项技术指标、设计所采用的图例符
号、节能设计、绿色建筑设计、环保、消防、安全措施。

施工说明：本工程采用的施工及验收依据、设备安装（包括安装较大型设备
的预留安装通道等措施要求）、管道安装、系统的工作压力和试压要求；防腐、
保温、保护、涂色要求；图中尺寸、标高的标注方法、图例。
运行控制说明：根据设计需要，对设备的运行控制要求进行说明。

. 锅炉房图
热力系统图，包括热水循环系统、蒸汽及凝结水系统、水处理系统、给水系
统、定压补水方式、排污系统等内容；设备平面布置图，包括绘制锅炉房、辅助
间的平面图、设备布置图，对较大型锅炉房根据情况绘制表示锅炉房、煤、渣、

灰场（池）、室外油罐等的区域布置图；管道布置图，包括绘制工艺管道及风、
烟等管道平面图，注明各种管道及阀门仪表等附件的位置、尺寸；剖面图，包括
绘制工艺管道、风、烟等管道布置及设备剖面图；其他图纸，包括根据工程具体
情况绘制机械化运输平、剖面布置图、设备安装详图、水箱及油箱开孔图、非标

准设备制作图等。
. 其他动力站房图
管道系统图（或透视图），包括对热交换站、气体站房、柴油发电机房等应
绘制系统图，对燃气调压站和瓶组站绘制系统图；设备及管道平面图、剖面图，

包括绘制设备及管道平面图，当管道系统较复杂时，还应绘制设备及管道布置剖
面图。

·51·
