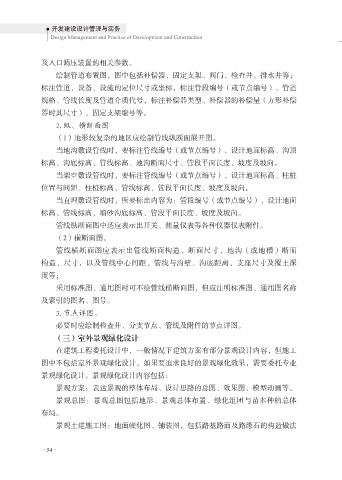

及入口调压装置的相关参数。
绘制管道布置图，图中包括补偿器、固定支架、阀门、检查井、排水井等；
标注管道、设备、设施的定位尺寸或坐标，标注管段编号（或节点编号）、管道
规格、管线长度及管道介质代号，标注补偿器类型、补偿器的补偿量（方形补偿

器时其尺寸）、固定支架编号等。
. 纵、横断面图
（1）地形较复杂的地区应绘制管线纵断面展开图。
当地沟敷设管线时，要标注管线编号（或节点编号）、设计地面标高、沟顶

标高、沟底标高、管线标高、地沟断面尺寸、管段平面长度、坡度及坡向。
当架空敷设管线时，要标注管线编号（或节点编号）、设计地面标高、柱桩
位置与间距、柱桩标高、管线标高、管段平面长度、坡度及坡向。
当直埋敷设管线时，所要标出内容为：管段编号（或节点编号）、设计地面

标高、管线标高、填砂沟底标高、管段平面长度、坡度及坡向。
管线纵断面图中还应表示出开关、测量仪表等各种仪器仪表附件。
（2）横断面图。
管线横断面图应表示出管线断面构造、断面尺寸，地沟（或地槽）断面

构造、尺寸，以及管线中心间距、管线与沟壁、沟底距离、支座尺寸及覆土深
度等；
采用标准图、通用图时可不绘管线横断面图，但应注明标准图、通用图名称
及索引的图名、图号。

. 节点详图。
必要时应绘制检查井、分支节点、管线及附件的节点详图。
（三）室外景观绿化设计
在建筑工程委托设计中，一般情况下建筑方案有部分景观设计内容，但施工

图中不包括室外景观绿化设计，如果要追求良好的景观绿化效果，需要委托专业
景观绿化设计。景观绿化设计内容包括：
景观方案：表达景观的整体布局、设计思路的总图、效果图、模型动画等。
景观总图：景观总图包括地形、景观总体布置、绿化组团与苗木种植总体

布局。
景观土建施工图：地面硬化图、铺装图，包括路基路面及路缘石的构造做法

·54·
