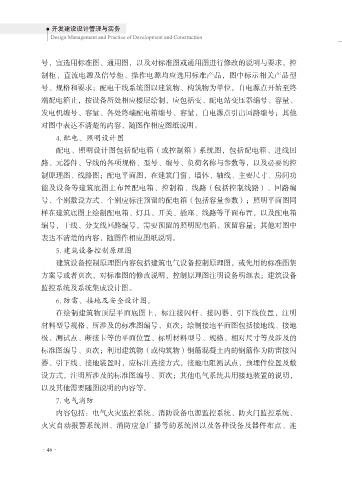

号，宜选用标准图、通用图，以及对标准图或通用图进行修改的说明与要求，控
制柜、直流电源及信号柜、操作电源均应选用标准产品，图中标示相关产品型
号、规格和要求；配电干线系统图以建筑物、构筑物为单位，自电源点开始至终
端配电箱止，按设备所处相应楼层绘制，应包括变、配电站变压器编号、容量、

发电机编号、容量、各处终端配电箱编号、容量，自电源点引出回路编号；其他
对图中表达不清楚的内容，随图作相应图纸说明。
. 配电、照明设计图
配电、照明设计图包括配电箱（或控制箱）系统图，包括配电箱、进线回

路、元器件、导线的各项规格、型号、编号、负荷名称与参数等，以及必要的控
制原理图、线路图；配电平面图，在建筑门窗、墙体、轴线、主要尺寸、房间功
能及设备等建筑底图上布置配电箱、控制箱、线路（包括控制线路）、回路编
号、个别敷设方式、个别应标注预留的配电箱（包括容量参数）；照明平面图同

样在建筑底图上绘制配电箱、灯具、开关、插座、线路等平面布置，以及配电箱
编号，干线、分支线回路编号，需要预留的照明配电箱、预留容量；其他对图中
表达不清楚的内容，随图作相应图纸说明。
. 建筑设备控制原理图

建筑设备控制原理图内容包括建筑电气设备控制原理图，或先用的标准图集
方案号或者页次，对标准图的修改说明，控制原理图注明设备明细表；建筑设备
监控系统及系统集成设计图。
. 防雷、接地及安全设计图。

在绘制建筑物顶层平面底图上，标注接闪杆、接闪器、引下线位置，注明
材料型号规格、所涉及的标准图编号、页次；绘制接地平面图包括接地线、接地
极、测试点、断接卡等的平面位置、标明材料型号、规格、相对尺寸等及涉及的
标准图编号、页次；利用建筑物（或构筑物）钢筋混凝土内的钢筋作为防雷接闪

器、引下线、接地装置时，应标注连接方式，接地电阻测试点，预埋件位置及敷
设方式，注明所涉及的标准图编号、页次；其他电气系统共用接地装置的说明，
以及其他需要随图说明的内容等。
. 电气消防

内容包括：电气火灾监控系统、消防设备电源监控系统、防火门监控系统、
火灾自动报警系统图、消防应急广播等的系统图以及各种设备及器件布点、连
