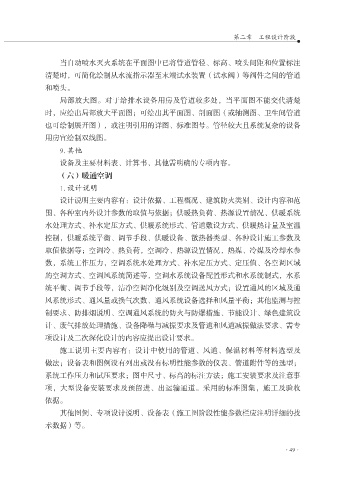

当自动喷水灭火系统在平面图中已将管道管径、标高、喷头间距和位置标注
清楚时，可简化绘制从水流指示器至末端试水装置（试水阀）等阀件之间的管道
和喷头。
局部放大图。对于给排水设备用房及管道较多处，当平面图不能交代清楚

时，应绘出局部放大平面图；可绘出其平面图、剖面图（或轴测图、卫生间管道
也可绘制展开图），或注明引用的详图、标准图号。管径较大且系统复杂的设备
用房宜绘制双线图。
. 其他

设备及主要材料表、计算书、其他需明确的专项内容。
（六）暖通空调
. 设计说明
设计说明主要内容有：设计依据、工程概况、建筑防火类别、设计内容和范

围、各种室内外设计参数的取值与依据；供暖热负荷、热源设置情况、供暖系统
水处理方式、补水定压方式、供暖系统形式、管道敷设方式、供暖热计量及室温
控制，供暖系统平衡、调节手段、供暖设备、散热器类型、各种设计施工参数及
取值依据等；空调冷、热负荷，空调冷、热源设置情况，热媒、冷媒及冷却水参

数，系统工作压力，空调系统水处理方式、补水定压方式、定压值、各空调区域
的空调方式、空调风系统简述等，空调水系统设备配置形式和水系统制式，水系
统平衡、调节手段等，洁净空调净化级别及空调送风方式；设置通风的区域及通
风系统形式、通风量或换气次数、通风系统设备选择和风量平衡；其他监测与控

制要求、防排烟说明、空调通风系统的防火与防爆措施、节能设计、绿色建筑设
计、废气排放处理措施、设备降噪与减振要求及管道和风道减振做法要求、需专
项设计及二次深化设计的内容应提出设计要求。
施工说明主要内容有：设计中使用的管道、风道、保温材料等材料选型及

做法；设备表和图例没有列出或没有标明性能参数的仪表、管道附件等的选型；
系统工作压力和试压要求；图中尺寸、标高的标注方法；施工安装要求及注意事
项，大型设备安装要求及预留进、出运输通道。采用的标准图集，施工及验收
依据。

其他图例、专项设计说明、设备表（施工图阶段性能参数栏应注明详细的技
术数据）等。
