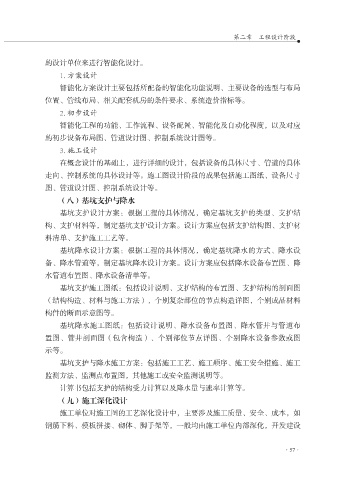

第二章 工程设计阶段

的设计单位来进行智能化设计。
. 方案设计
智能化方案设计主要包括所配备的智能化功能说明、主要设备的选型与布局
位置、管线布局、相关配套机房的条件要求、系统造价指标等。

. 初步设计
智能化工程的功能、工作流程、设备配置、智能化及自动化程度，以及对应
的初步设备布局图、管道设计图、控制系统设计图等。
. 施工设计

在概念设计的基础上，进行详细的设计，包括设备的具体尺寸、管道的具体
走向、控制系统的具体设计等。施工图设计阶段的成果包括施工图纸、设备尺寸
图、管道设计图、控制系统设计等。
（八）基坑支护与降水

基坑支护设计方案：根据工程的具体情况，确定基坑支护的类型、支护结
构、支护材料等，制定基坑支护设计方案。设计方案应包括支护结构图、支护材
料清单、支护施工工艺等。
基坑降水设计方案：根据工程的具体情况，确定基坑降水的方式、降水设

备、降水管道等，制定基坑降水设计方案。设计方案应包括降水设备布置图、降
水管道布置图、降水设备清单等。
基坑支护施工图纸：包括设计说明、支护结构的布置图、支护结构的剖面图
（结构构造、材料与施工方法），个别复杂部位的节点构造详图，个别成品材料

构件的断面示意图等。
基坑降水施工图纸：包括设计说明、降水设备布置图、降水管井与管道布
置图、管井剖面图（包含构造）、个别部位节点详图、个别降水设备参数或图
示等。

基坑支护与降水施工方案：包括施工工艺、施工顺序、施工安全措施、施工
监测方法、监测点布置图，其他施工或安全监测说明等。
计算书包括支护的结构受力计算以及降水量与速率计算等。
（九）施工深化设计

施工单位对施工图的工艺深化设计中，主要涉及施工质量、安全、成本，如
钢筋下料、模板拼接、砌体、脚手架等，一般均由施工单位内部深化，开发建设
