第二章 智慧地铁建设技术架构及关键技术

（二）智慧地铁自动售票机需求分析
在设计一款产品之前，需要确定此产品的功能需求和非功能需求。功能需求
是指完成指定使用功能的执行能力，非功能需求指对产品进行一定条件的约束，

使其达到指定标准。一般非功能需求包括性能需求、可靠性需求、安全性需求、
可扩展需求、可维护性需求等。地铁 TVM 需要具备一系列乘客要求的执行功能
同时还要保证在执行时应满足的附加条件，比如 TVM 发售一张票的时间不得超
过 0.5s，发票是 TVM 的功能需求，发票时间不超过 0.5s 是非功能需求。

1. 自动售票机硬件模块分析
TVM 由硬件和软件系统两部分组成，所有的功能都是建立在硬件基础上，
因此分析 TVM 的硬件组成显得十分必要。TVM 内部主要由工控机（Electronic
Control Unit，ECU）、票务设备、财务设备、语音模组及其他辅助设备组成。

票务设备包括单程票发售模块（Contact less Smart Token，CST）、单程票读写模
块（Token Reader and Writer，TRW）。财务设备包括纸币接收模块（Banknote
Acceptor Machine，BAM）、纸币找零模块（Banknote Dispenser Machine，
BDM）、硬币处理模块（Coin Handle System，CHS）、二维码扫描仪（QR

Code Scanner，QRCS）、IC 卡读写器（Card Reader and Writer，CRW）。其他
辅助设备包括不间断电源（Uninterruptible Power Supply，UPS）、打印模块（Printer）、
维修面板等。具体硬件组成如图 2-1 所示。

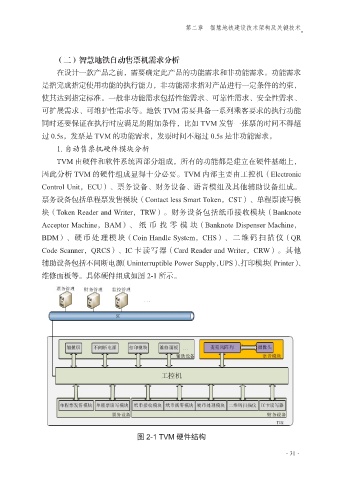

图 2-1 TVM 硬件结构
