根据不同的冷却方式采用不同的机座形式。

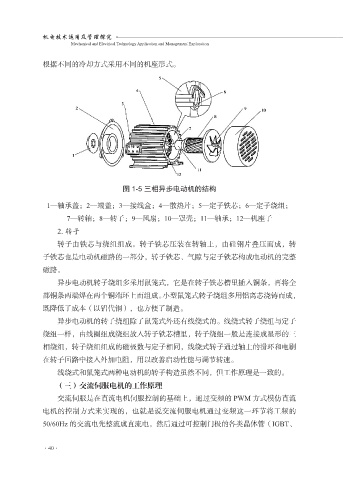

图 1-5 三相异步电动机的结构
1—轴承盖；2—端盖；3—接线盒；4—散热片；5—定子铁芯；6—定子绕组；

7—转轴；8—转子；9—风扇；10—罩壳；11—轴承；12—机座子
2. 转子

转子由铁芯与绕组组成。转子铁芯压装在转轴上，由硅钢片叠压而成，转
子铁芯也是电动机磁路的一部分，转子铁芯、气隙与定子铁芯构成电动机的完整
磁路。

异步电动机转子绕组多采用鼠笼式，它是在转子铁芯槽里插入铜条，再将全
部铜条两端焊在两个铜端环上而组成。小型鼠笼式转子绕组多用铝离芯浇铸而成，
既降低了成本（以铝代铜），也方便了制造。

异步电动机的转子绕组除了鼠笼式外还有线绕式的。线绕式转子绕组与定子
绕组一样，由线圈组成绕组放入转子铁芯槽里，转子绕组一般是连接成星形的三
相绕组，转子绕组组成的磁极数与定子相同，线绕式转子通过轴上的滑环和电刷

在转子回路中接入外加电阻，用以改善启动性能与调节转速。
线绕式和鼠笼式两种电动机的转子构造虽然不同，但工作原理是一致的。
（三）交流伺服电机的工作原理

交流伺服是在直流电机伺服控制的基础上，通过变频的 PWM 方式模仿直流
电机的控制方式来实现的，也就是说交流伺服电机通过变频这一环节将工频的
50/60Hz 的交流电先整流成直流电，然后通过可控制门极的各类晶体管（IGBT、
