Page 108 - 结构装备施工技术分析与研究

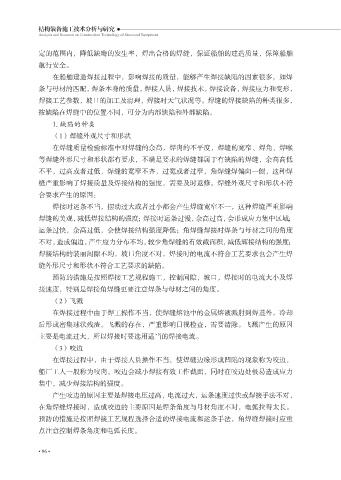

结构装备施工技术分析与研究
Analysis and Research on Construction Technology of Structural Equipment

定的范围内，降低缺晦的发生率，焊出合格的焊缝，保证船舶的建造质量，保障船舶
航行安全。
在船舶建造焊接过程中，影响焊接的质量，能够产生焊接缺陷的因素很多，如焊
条与母材的匹配，焊条本身的质量，焊接人员，焊接技术，焊接设备，焊接应力和变形，
焊接工艺参数，坡口的加工及清理，焊接时天气状况等。焊缝的焊接缺陷的种类很多，

按缺陷在焊缝中的位置不同，可分为内部缺陷和外部缺陷。
1. 缺陷的种类
（1）焊缝外观尺寸和形状

在焊缝质量检验标准中对焊缝的余高，焊肉的不平度，焊缝的宽窄、焊角、焊喉
等焊缝外形尺寸和形状都有要求，不满足要求的焊缝都属于有缺陷的焊缝，余高高低
不平，过高或者过低，焊缝的宽窄不齐，过宽或者过窄，角焊缝焊偏向一侧，这种焊
缝严重影响了焊接质量及焊接结构的强度，需要及时返修。焊缝外观尺寸和形状不符

合要求产生的原因：
焊接时运条不当，摆动过大或者过小都会产生焊缝宽窄不一，这种焊缝严重影响
焊缝的美观，减低焊接结构的强度；焊接时运条过慢，余高过高，会形成应力集中区域；

运条过快，余高过低，会使焊接结构强度降低；角焊缝焊接时焊条与母材之间的角度
不对，造成偏边，产生应力分布不均，较少角焊缝的有效截面积，减低辉接结构的强度；
焊接结构的装丽间隙不均，坡口角度不对，焊接时的电流不符合工艺要求也会产生焊
缝外形尺寸和形状不符合工艺要求的缺陷。
预防的措施是按照焊接工艺规程施工，控制间隙，坡口，焊接时的电流大小及焊

接速度，特别是焊接角焊缝更要注意焊条与母材之间的角度。
（2）飞溅
在焊接过程中由于焊工操作不当，使焊缝熔池中的金属熔液溅射到焊道外，冷却

后形成密集球状残渣。飞溅的存在，严重影响目视检查，需要清除。飞溅产生的原因
主要是电流过大，所以焊接时要选用适当的焊接电流。
（3）咬边
在焊接过程中，由于焊接人员操作不当，使焊缝边缘形成凹陷的现象称为咬边，

船厂工人一般称为咬肉。咬边会减小焊接有效工作截面，同时在咬边处极易造成应力
集中，减少焊接结构的强度。
产生咬边的原因主要是焊接电压过高，电流过大，运条速度过快或焊接手法不对，
在角焊缝焊接时，造成咬边的主要原因是焊条角度与母材角度不对，电弧拉得太长。

预防的措施是按照焊接工艺规程选择合适的焊接电流和运条手法，角焊缝焊接时应重
点注意控制焊条角度和电弧长度。

• 96 •
