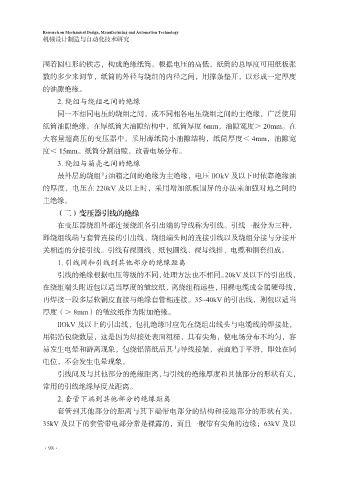

围着圆柱形的铁芯，构成绝缘纸筒。根据电压的高低，纸筒的总厚度可用纸板张
数的多少来调节，纸筒的外径与绕组的内径之间，用撑条垫开，以形成一定厚度
的油隙绝缘。
2. 绕组与绕组之间的绝缘
同一不相同电压的绕组之间，或不同相各电压绕组之间的主绝缘，广泛使用
纸筒油隙绝缘。在厚纸筒大油隙结构中，纸筒厚度 6mm，油隙宽度＞ 20mm。在
大容量超高压的变压器中，采用薄纸筒小油隙结构，纸筒厚度＜ 4mm，油隙宽
度＜ 15mm。纸筒分割油隙，改善电场分布。
3. 绕组与箱壳之间的绝缘
最外层的绕组与油箱之间的绝缘为主绝缘，电压 llOkV 及以下时依靠绝缘油
的厚度，电压在 220kV 及以上时，采用增加纸板围屏的办法来加强对地之间的
主绝缘。
（二）变压器引线的绝缘
在变压器绕组外部连接绕组各引出端的导线称为引线。引线一般分为三种，
即绕组线端与套管连接的引出线、绕组端头间的连接引线以及绕组分接与分接开
关相连的分接引线。引线有裸圆线、纸包圆线、裸母线排、电缆和铜套组成。
1. 引线间和引线到其他部分的绝缘距离
引线的绝缘根据电压等级的不同，处理方法也不相同。20kV及以下的引出线，
在绕组端头附近包以适当厚度的皱纹纸，离绕组稍远些，用裸电缆或金属硬母线，
再焊接一段多层软铜皮直接与绝缘套管相连接。35~40kV 的引出线，则包以适当
厚度（＞ 8mm）的皱纹纸作为附加绝缘。
llOkV 及以上的引出线，包扎绝缘时应先在绕组出线头与电缆线的焊接处，
用铝箔包绕数层，这是因为焊接处表面粗糙，具有尖角，使电场分布不均匀，容
易发生电晕和游离现象，包绕铝箔纸后其与导线接触，表面趋于平滑，即处在同
电位，不会发生电晕现象。
引线间及与其他部分的绝缘距离，与引线的绝缘厚度和其他部分的形状有关，
常用的引线绝缘厚度及距离。
2. 套管下端到其他部分的绝缘距离
套管到其他部分的距离与其下端带电部分的结构和接地部分的形状有关。
35kV 及以下的套管带电部分常是裸露的，而且一般带有尖角的边缘；63kV 及以
