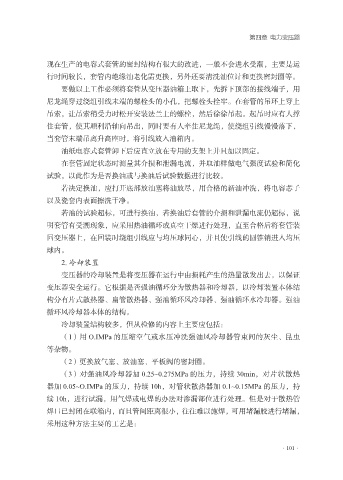

第四章 电力变压器

现在生产的电容式套管的密封结构有很大的改进，一般不会进水受潮，主要是运
行时间较长，套管内绝缘油老化需更换，另外还要清洗油位计和更换密封圈等。
要做以上工作必须将套管从变压器油箱上取下，先拆下顶部的接线端子，用

尼龙绳穿过绕组引线末端的螺栓头的小孔，把螺栓头拴牢。在套管的吊环上穿上
吊索，让吊索稍受力时松开安装法兰上的螺栓，然后徐徐吊起。起吊时应有人撑
住套管，使其顺利沿轴向吊出，同时要有人牵住尼龙绳，使绕组引线慢慢落下，
当套管末端吊离升高座时，将引线放入油箱内。

油纸电容式套管卸下后应直立放在专用的支架上并且加以固定。
在套管固定状态时测量其介损和泄漏电流，并取油样做电气强度试验和简化
试验，以此作为是否换油或与换油后试验数据进行比较。
若决定换油，应打开底部放油塞将油放尽，用合格的新油冲洗，将电容芯子

以及瓷套内表面擦洗干净。
若油的试验超标，可进行换油，若换油后套管的介损和泄漏电流仍超标，说
明套管有受潮现象，应采用热油循环或真空干燥进行处理，直至合格后将套管装
回变压器上，在回装时绕组引线应与均压球同心，并且使引线的圆锥销进入均压

球内。
2. 冷却装置
变压器的冷却装置是将变压器在运行中由损耗产生的热量散发出去，以保证
变压器安全运行。它根据是否强油循环分为散热器和冷却器，以冷却装置本体结

构分有片式散热器、扁管散热器、强油循环风冷却器、强油循环水冷却器。强油
循环风冷却器本体的结构。
冷却装置结构较多，但从检修的内容上主要应包括：
（1）用 O.IMPa 的压缩空气或水压冲洗强油风冷却器管束间的灰尘、昆虫

等杂物。
（2）更换放气塞、放油塞、平板阀的密封圈。
（3）对强油风冷却器加 0.25~0.275MPa 的压力，持续 30min，对片状散热
器加 0.05~O.IMPa 的压力，持续 10h，对管状散热器加 0.1~0.15MPa 的压力，持

续 10h，进行试漏，用气焊或电焊的办法对渗漏部位进行处理。但是对于散热管
焊口已封闭在联箱内，而且管间距离很小，往往难以施焊，可用堵漏胶进行堵漏，
采用这种方法主要的工艺是：

·101·
