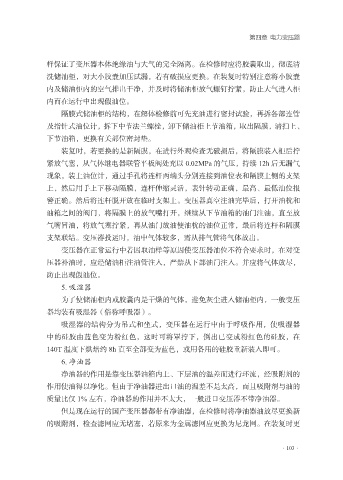

第四章 电力变压器

样保证了变压器本体绝缘油与大气的完全隔离。在检修时应将胶囊取出，彻底清
洗储油柜，对大小胶囊加压试漏，若有破损应更换。在装复时特别注意将小胶囊
内及储油柜内的空气排出干净，并及时将储油柜放气螺钉拧紧，防止大气进入柜

内而在运行中出现假油位。
隔膜式储油柜的结构，在解体检修前可先充油进行密封试验，再拆各部连管
及指针式油位计，拆下中节法兰螺栓，卸下储油柜上节油箱，取出隔膜，清扫上、
下节油箱，更换有关部位密封垫。

装复时，若更换的是新隔膜，在进行外观检查无破损后，将隔膜装入柜后拧
紧放气塞，从气体继电器联管平板阀处充以 0.02MPa 的气压，持续 12h 后无漏气
现象，装上油位计，通过手孔将连杆两端头分别连接到油位表和隔膜上侧的支架
上，然后用手上下移动隔膜，连杆伸缩灵活，表针转动正确，最高、最低油位报

警正确。然后将连杆脱开放在临时支架上。变压器真空注油完毕后，打开油枕和
油箱之间的阀门，将隔膜上的放气嘴打开，继续从下节油箱的油门注油，直至放
气嘴冒油，将放气塞拧紧，再从油门放油使油枕的油位正常，最后将连杆和隔膜
支架联结。变压器投运时，油中气体较多，需从排气管将气体放出。

变压器在正常运行中若因取油样等原因使变压器油位不符合要求时，在对变
压器补油时，应经储油柜注油管注入，严禁从下部油门注入。并应将气体放尽，
防止出现假油位。

5. 吸湿器
为了使储油柜内或胶囊内是干燥的气体，避免灰尘进入储油柜内，一般变压
器均装有吸湿器（俗称呼吸器）。
吸湿器的结构分为吊式和坐式，变压器在运行中由于呼吸作用，使吸湿器
中的硅胶由蓝色变为粉红色，这时可将罩拧下，倒出已变成粉红色的硅胶，在

140T 温度下烘焙约 8h 直至全部变为蓝色，或用备用的硅胶重新装入即可。
6. 净油器
净油器的作用是靠变压器油箱内上、下层油的温差而进行环流，经吸附剂的
作用使油得以净化。但由于净油器进出口油的温差不是太高，而且吸附剂与油的

质量比仅 1% 左右，净油器的作用并不太大，一般进口变压器不带净油器。
但是现在运行的国产变压器都带有净油器，在检修时将净油器油放尽更换新
的吸附剂，检查滤网应无堵塞，若原来为金属滤网应更换为尼龙网。在装复时更

·103·
