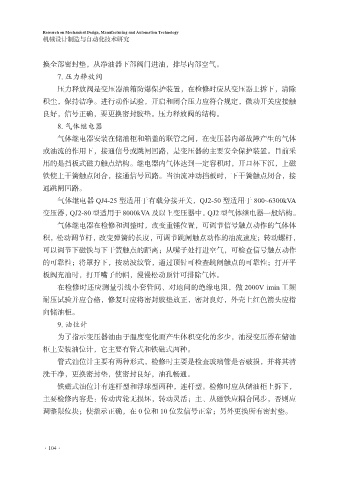

换全部密封垫，从净油器下部阀门进油，排尽内部空气。
7. 压力释放阀
压力释放阀是变压器油箱防爆保护装置，在检修时应从变压器上拆下，清除

积尘，保持洁净。进行动作试验，开启和闭合压力应符合规定，微动开关应接触
良好，信号正确，要更换密封胶垫。压力释放阀的结构。
8. 气体继电器
气体继电器安装在储油柜和箱盖的联管之间，在变压器内部故障产生的气体

或油流的作用下，接通信号或跳闸回路，是变压器的主要安全保护装置。目前采
用的是挡板式磁力触点结构。继电器内气体达到一定容积时，开口杯下沉，上磁
铁使上干簧触点闭合，接通信号回路。当油流冲动挡板时，下干簧触点闭合，接
通跳闸回路。

气体继电器 QJ4-25 型适用于有载分接开关，QJ2-50 型适用于 800~6300kVA
变压器，QJ2-80 型适用于 8000kVA 及以上变压器中。QJ2 型气体继电器一般结构。
气体继电器在检修和调整时，改变重锤位置，可调节信号触点动作的气体体
积，松动调节杆，改变弹簧的长度，可调节跳闸触点动作的油流速度；转动螺杆，

可以调节下磁铁与下干簧触点的距离；从嘴子处打进空气，可检查信号触点动作
的可靠性；将罩拧下，按动波纹管，通过顶针可检查跳闸触点的可靠性；打开平
板阀充油时，打开嘴子的帽，慢慢松动顶针可排除气体。
在检修时还应测量引线小套管间、对地间的绝缘电阻，做 2000V imin 工频

耐压试验并应合格，修复时应将密封胶垫放正，密封良好，外壳上红色箭头应指
向储油柜。
9. 油位计
为了指示变压器油由于温度变化而产生体积变化的多少，油浸变压器在储油

柜上安装油位计，它主要有管式和铁磁式两种。
管式油位计主要有两种形式，检修时主要是检查玻璃管是否破损，并将其清
洗干净，更换密封垫，使密封良好，油孔畅通。
铁磁式油位计有连杆型和浮球型两种，连杆型。检修时应从储油柜上拆下，

主要检修内容是：传动齿轮无损坏，转动灵活；主、从磁铁应耦合同步，否则应
调整限位块；使指示正确，在 0 位和 10 位发信号正常；另外更换所有密封垫。
