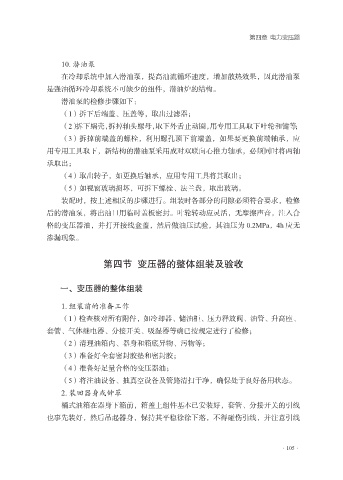

第四章 电力变压器

10. 潜油泵
在冷却系统中加入潜油泵，提高油流循环速度，增加散热效果，因此潜油泵
是强油循环冷却系统不可缺少的组件，潜油炉的结构。

潜油泵的检修步骤如下：
（1）拆下后端盖、压盖等，取出过滤器；
（2）拆下蜗壳，拆掉轴头螺母，取下外舌止动圈，用专用工具取下叶轮和键等；
（3）拆掉前端盖的螺栓，利用螺孔顶下前端盖，如果要更换前端轴承，应

用专用工具取下，新结构的潜油泵采用成对双联向心推力轴承，必须同时将两轴
承取出；
（4）取出转子，如更换后轴承，应用专用工具将其取出；
（5）如视窗玻璃损坏，可拆下螺栓、法兰盘，取出玻璃。

装配时，按上述相反的步骤进行。组装时各部分的间隙必须符合要求，检修
后的潜油泵，将出油口用临时盖板密封。叶轮转动应灵活，无摩擦声音，注入合
格的变压器油，并打开接线盒盖，然后做油压试验，其油压为 0.2MPa，4h 应无
渗漏现象。

第四节 变压器的整体组装及验收

一、变压器的整体组装

1. 组装前的准备工作
（1）检查核对所有附件，如冷却器、储油柜、压力释放阀、油管、升高座、
套管、气体继电器、分接开关、吸湿器等确已按规定进行了检修；

（2）清理油箱内、器身和箱底异物、污物等；
（3）准备好全套密封胶垫和密封胶；
（4）准备好足量合格的变压器油；
（5）将注油设备、抽真空设备及管路清扫干净，确保处于良好备用状态。

2. 装回器身或钟罩
桶式油箱在器身下箱前，箱盖上组件基本已安装好，套管、分接开关的引线
也事先装好，然后吊起器身，保持其平稳徐徐下落，不得碰伤引线，并注意引线

·105·
