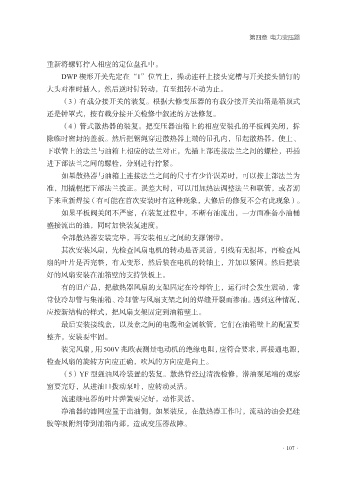

第四章 电力变压器

重新将螺钉拧入相应的定位盘孔中。
DWP 楔形开关先定在“1”位置上，操动连杆上接头宽槽与开关接头销钉的
大头对准时插入，然后逆时针转动，直至扭转不动为止。

（3）有载分接开关的装复。根据大修变压器的有载分接开关油箱是箱顶式
还是钟罩式，按有载分接开关检修中叙述的方法修复。
（4）管式散热器的装复。把变压器油箱上的相应安装孔的平板阀关闭，拆
除临时密封的盖板。然后把钢绳穿进散热器上端的吊孔内，吊起散热器，使上、

下联管上的法兰与油箱上相应的法兰对正，先插上部连接法兰之间的螺栓，再插
进下部法兰之间的螺栓，分别进行拧紧。
如果散热器与油箱上连接法兰之间的尺寸有少许误差时，可以按上部法兰为
准，用撬棍把下部法兰拨正。误差大时，可以用加热法调整法兰和联管，或者割

下来重新焊接（有可能在首次安装时有这种现象，大修后的修复不会有此现象）。
如果平板阀关闭不严密，在装复过程中，不断有油流出，一方面准备小油桶
盛接流出的油，同时加快装复速度。
全部散热器安装完毕，再安装相互之间的支撑钢带。

其次安装风扇，先检查风扇电机的转动是否灵活，引线有无损坏，再检查风
扇的叶片是否完整，有无变形，然后装在电机的转轴上，并加以紧固。然后把装
好的风扇安装在油箱壁的支持铁板上。
有的旧产品，把散热器风扇的支架固定在冷却管上，运行时会发生震动，常

常使冷却管与集油箱、冷却管与风扇支架之间的焊缝开裂而渗油。遇到这种情况，
应按新结构的样式，把风扇支架固定到油箱壁上。
最后安装接线盒，以及盒之间的电缆和金属软管，它们在油箱壁上的配置要
整齐，安装要牢固。

装完风扇，用 500V 兆欧表测量电动机的绝缘电阻，应符合要求，再接通电源，
检查风扇的旋转方向应正确，吹风的方向应是向上。
（5）YF 型强油风冷装置的装复。散热管经过清洗检修，潜油泵尾端的观察
窗要完好，从进油口拨动泵叶，应转动灵活。

流速继电器的叶片弹簧要完好，动作灵活。
净油器的滤网应置于出油侧，如果装反，在散热器工作时，流动的油会把硅
胶等吸附剂带到油箱内部，造成变压器故障。

·107·
