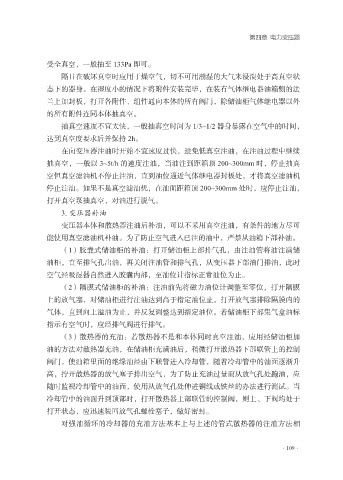

第四章 电力变压器

受全真空，一般抽至 133Pa 即可。
隔日在破坏真空时应用干燥空气，切不可用潮湿的大气来浸溃处于高真空状
态下的器身。在湿度小的情况下将附件安装完毕，在装有气体继电器油箱侧的法

兰上加封板，打开各附件、组件通向本体的所有阀门，除储油柜气体继电器以外
的所有附件连同本体抽真空。
抽真空速度不宜太快，一般抽真空时间为 1/3~1/2 器身暴露在空气中的时间，
达到真空度要求后并保持 2h。

在向变压器注油时开始不宜速度过快，避免低真空注油，在注油过程中继续
抽真空，一般以 3~5t/h 的速度注油，当油注到距箱顶 200~300mm 时，停止抽真
空但真空滤油机不停止注油，直到油位逼近气体继电器封板处，才将真空滤油机
停止注油。如果不是真空滤油机，在油面距箱顶 200~300mm 处时，应停止注油，

打开真空泵抽真空，对油进行脱气。
3. 变压器补油
变压器本体和散热器注油后补油，可以不采用真空注油，有条件的地方尽可
能使用真空滤油机补油。为了防止空气进入已注的油中，严禁从油箱下部补油。

（1）胶囊式储油柜的补油：打开储油柜上部排气孔，由注油管将油注满储
油柜，直至排气孔出油，再关闭注油管和排气孔，从变压器下部油门排油，此时
空气经吸湿器自然进入胶囊内部，至油位计指标正常油位为止。
（2）隔膜式储油柜的补油：注油前先将磁力油位计调整至零位，打开隔膜

上的放气塞，对储油柜进行注油达到高于指定油位止，打开放气塞排除隔膜内的
气体，直到向上溢油为止，并反复调整达到指定油位。若储油柜下部集气盒油标
指示有空气时，应经排气阀进行排气。
（3）散热器的充油：若散热器不是和本体同时真空注油，应用经储油柜加

油的方法对散热器充油，在储油柜充满油后，稍微打开散热器下部联管上的控制
阀门，使油箱里面的绝缘油经由下联管进入冷却管，随着冷却管中的油面逐渐升
高，拧开散热器的放气塞子排出空气，为了防止充油过量而从放气孔处跑油，应
随时监视冷却管中的油面，使用从放气孔处伸进铜线或铁丝的办法进行测试。当

冷却管中的油面升到顶部时，打开散热器上部联管的控制阀，则上、下阀均处于
打开状态，应迅速装回放气孔螺栓塞子，做好密封。
对强油循环的冷却器的充油方法基本上与上述的管式散热器的注油方法相

·109·
