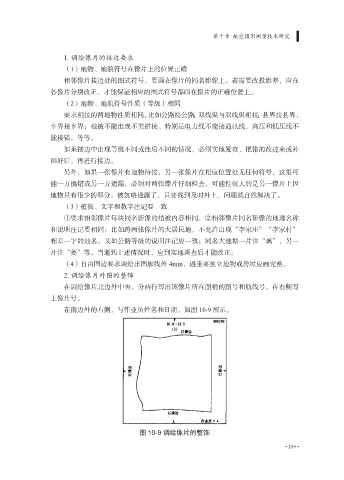

第十章 航空摄影测量技术研究

1. 调绘像片的接边要求
（1）地物、地貌符号在像片上的位置正确
相邻像片接边处的图式符号，要画在像片的同名影像上。若需要改投影差，应在
各像片分别改正，才能保证相应的图式符号都画在像片的正确位置上。

（2）地物、地貌符号性质（等级）相同
要求相接的两地物性质相同。比如公路接公路；双线渠与双线渠相接；县界接县界，
乡界接乡界；植被不能出现不类拼接。特别是电力线不能接通讯线，高压和低压线不
能接错，等等。

如果接边中出现等级不同或性质不同的情况，必须实地复查，把错的改过来或补
画好后，再进行接边。
另外，如果一张像片有地物待接，另一张像片在相应位置处无任何符号，这很可
能一方搞错或另一方遗漏，必须对两张像片仔细检查。可能性较大的是另一像片上因

地物只有很少的部分，被忽略透露了，只要找到及时补上，问题就自然解决了。
（3）植被、文字和数字注记要一致
①要求相邻像片每块同名影像的植被内容相同。②相邻像片同名影像的地理名称
和说明注记要相同：比如跨两张像片的大居民地，不允许出现“李家庄”“李家村”

相差一字的地名。又如公路等级的说明注记应一致；同名大池塘一片注“藕”，另一
片注“菱”等。当遇到上述情况时，应到实地调查后才能改正。
（4）自由图边要求调绘出图廓线外 4mm，遇重要独立地物或房屋应画完整。
2. 调绘像片外围的整饰

在调绘像片北边外中央，分两行写出该像片所在图幅的图号和航线号，在右侧写
上像片号。
在南边外的右侧，写作业员姓名和日期，如图 10-9 所示。

图 10-9 调绘像片的整饰
