电气自动化下电力生产技术及安全管理
除了上述要求以外，桥式起重机还应有完善的保护和联锁环节。
（五） 10t 桥式起重机典型电路分析
10t 桥式起重机属于小型桥式起重机范畴，仅有主钩提升机构，大车采用分别驱动
方式，其他部分与前面所述相同。图 2-5 是采用 KT 系列凸轮控制器直接控制的 10t 桥
式起重机的控制线路原理图。

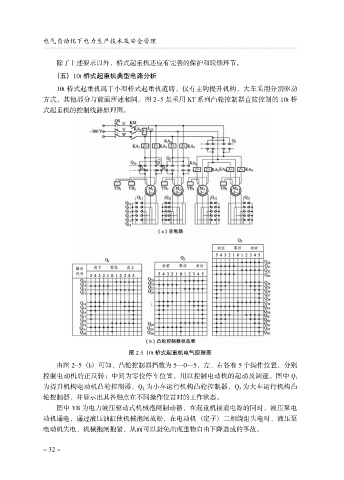

图 2-5 10t 桥式起重机电气原理图
由图 2-5 （b） 可知，凸轮控制器挡数为 5—0—5，左、右各有 5 个操作位置，分别
控制电动机的正反转；中间为零位停车位置，用以控制电动机的起动及调速。图中 Q 1
为提升机构电动机凸轮控制器，Q 2 为小车运行机构凸轮控制器，Q 3 为大车运行机构凸
轮控制器，并显示出其各触点在不同操作位置时的工作状态。
图中 YB 为电力液压驱动式机械抱闸制动器，在起重机接通电源的同时，液压泵电
动机通电，通过液压油缸使机械抱闸放松，在电动机 （定子） 三相绕组失电时，液压泵
电动机失电，机械抱闸抱紧，从而可以避免出现重物自由下降造成的事故。
