Page 122 - 印象松溪与青黄瓷文化

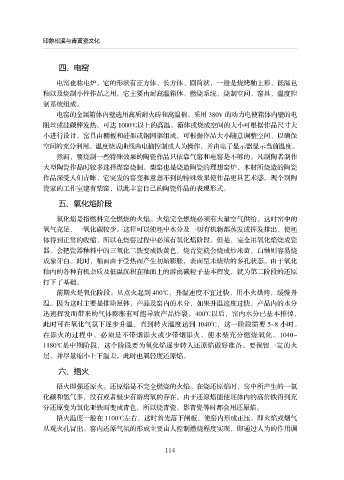

印象松溪与青黄瓷文化

四、电窑

电窑也称电炉，它的形状有正方体、长方体、圆筒状，一般是烧烤釉上彩，低温色
釉以及烧制小件作品之用。它主要由耐高温箱体、燃烧系统，烧制空间、窑具，温度控
制系统组成。
电窑的金属箱体内壁选用高质耐火砖和高温棉。采用 380V 的动力电使箱体内壁的电
阻丝或硅碳棒发热，可达 1000益以上的高温。箱体或烧成空间的大小可根据作品尺寸大
小进行设计。窑具由棚板和硅架或钢网架组成，可根据作品大小随意调整空间，以确保
空间的充分利用。温度烧成曲线由电脑控制或人为操作，并由电子显示器显示当前温度。
然而，要烧制一些特殊效果的陶瓷作品只依靠气窑和电窑是不够的，凡制陶者制作
大型陶瓷作品时较多选择煤窑烧制。柴窑也是烧造陶瓷的理想窑炉，木材所烧造的陶瓷
作品深受人们青睐，它突发的窑变和意想不到的特殊效果使作品更具艺术感。现个别陶
瓷家的工作室建有柴窑，以此丰富自己的陶瓷作品的表现形式。

五、氧化焰阶段

氧化焰是指燃料完全燃烧的火焰。火焰完全燃烧必须有大量空气供给。这时窑中的
氧气充足，一氧化碳较少。这样可以使坯中水分及一切有机物都蒸发或挥发排出，使坯
体得到正常的收缩，所以在烧窑过程中必须有氧化焰阶段。但是，完全用氧化焰烧成瓷
器。会把瓷器釉料中的三氧化二铁变成铁黄色，烧青瓷就会烧成炒米黄，白釉则容易烧
成象牙白。此时，釉面由于受热而产生初始膨胀，表面呈未烧结的多孔状态。由于氧化

釉内的各种有机杂质及低温沉积在釉面上的游离碳粒子基本挥发，就为第二阶段的还原
打下了基础。
前期火是氧化阶段。从点火起到 400益，升温速度不宜过快，用小火烘烤，缓慢升
温。因为这时主要是排除匣钵，产品及窑内的水分，如果升温速度过快，产品内的水分
迅速挥发而带来的气体膨胀有可能导致产品炸裂。400益以后，窑内水分已基本排掉，
此时可在氧化气氛下逐步升温，直到转火温度达到 1040益，这一阶段需要 5~8 小时。

在添火的过程中，必须是不带烟添火或少带烟添火，使木柴充分燃烧氧化。1040~
1180益是中期阶段，这个阶段要为氧化焰逐步转人还原焰做好准备。要保留一定的火
层。并尽量缩小上下温差。此时也属轻度还原焰。

六、捂火

捂火即强还原火。还原焰是不完全燃烧的火焰。在烧还原焰时，窑中所产生的一氧
化碳和氢气多，没有或者极少有游离氧的存在。由于还原焰能使坯体内的高价铁得到充
分还原变为氧化亚铁而变成青色，所以烧青瓷。影青瓷等时都会用还原焰。
捂火温度一般在 1100益左右，这时首先落下闸板，使窑内形成正压，即火焰或烟气

从观火孔冒出。窑内还原气氛的形成主要由人控制燃烧程度实现，即通过人为的作用调

114
