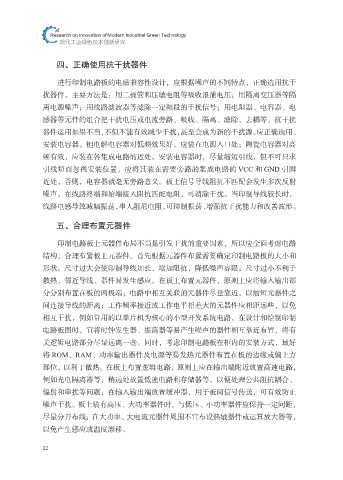

四、正确使用抗干扰器件

进行印制电路板的电磁兼容性设计，应根据噪声的不同特点，正确选用抗干
扰器件。主要方法是：用二极管和压敏电阻等吸收浪涌电压；用隔离变压器等隔

离电源噪声；用线路滤波器等滤除一定频段的干扰信号；用电阻器、电容器、电
感器等元件的组合把干扰电压或电流旁路、吸收、隔离、滤除、去耦等。抗干扰
器件运用如果不当，不但不能有效减少干扰，甚至会成为新的干扰源。应正确选用、

安装电容器。钽电解电容器对低频效果好，应装在电源入口处；陶瓷电容器对高
频有效，应装在各集成电路的近处。安装电容器时，尽量缩短引线，但不可只求
引线短而忽视安装位置，应将其装在需要旁路的集成电路的 VCC 和 GND 引脚
近处，否则，电容器就毫无旁路意义。板上信号导线阻抗不匹配会发生多次反射
噪声，在线路终端和始端接入阻抗匹配电阻，可消除干扰。当印制导线较长时，

线路电感导致减幅振荡，串人阻尼电阻，可抑制振荡、增强抗干扰能力和改善波形。

五、合理布置元器件

印制电路板上元器件布局不当是引发干扰的重要因素，所以应全面考虑电路
结构，合理布置板上元器件。首先根据元器件布置需要确定印制电路板的大小和
形状。尺寸过大会使印制导线加长，增加阻抗，降低噪声容限；尺寸过小不利于
散热，邻近导线、器件易发生感应。在板上布置元器件，原则上应将输入输出部
分分别布置在板的两极端；电路中相互关联的元器件尽量靠近，以缩短元器件之

间连接导线的距离；工作频率接近或工作电平相差大的元器件应相距远些，以免
相互干扰，例如常用的以单片机为核心的小型开发系统电路，在设计和绘制印制
电路板图时，宜将时钟发生器、振荡器等易产生噪声的器件相互靠近布置，将有

关逻辑电路部分尽量远离一些。同时，考虑印制电路板在柜内的安装方式，最好
将 ROM、RAM、功率输出器件及电源等易发热元器件布置在板的边缘或偏上方
部位，以利于散热。在板上布置逻辑电路，原则上应在输出端附近放置高速电路，
例如光电隔离器等，稍远处放置低速电路和存储器等，以便处理公共阻抗耦合、
辐射和串扰等问题；在输入输出端放置缓冲器，用于板间信号传送，可有效防止

噪声干扰。板上装有高压、大功率器件时，与低压、小功率器件应保持一定间距，
尽量分开布线；在大功率、大电流元器件周围不宜布设热敏器件或运算放大器等，
以免产生感应或温度漂移。
