第三章 铁路电力供电

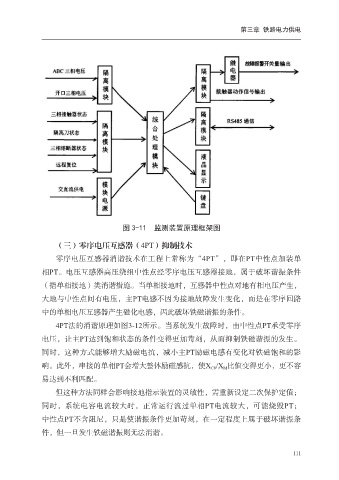

图 3-11 监测装置原理框架图
（三）零序电压互感器（4PT）抑制技术
零序电压互感器消谐技术在工程上常称为“4PT”，即在PT中性点加装单
相PT。电压互感器高压绕组中性点经零序电压互感器接地，属于破坏谐振条件
（指单相接地）类消谐措施。当单相接地时，互感器中性点对地有相电压产生，
大地与中性点间有电压，主PT电感不因为接地故障发生变化，而是在零序回路
中的单相电压互感器产生磁化电感，因此破坏铁磁谐振的条件。
4PT法的消谐原理如图3-12所示。当系统发生故障时，由中性点PT承受零序
电压，让主PT达到饱和状态的条件变得更加苛刻，从而抑制铁磁谐振的发生。
同时，这种方式能够增大励磁电抗，减小主PT励磁电感有变化对铁磁饱和的影
响。此外，串接的单相PT会增大整体励磁感抗，使X C0 /X M 比值变得更小，更不容
易达到不利匹配。
但这种方法同样会影响接地指示装置的灵敏性，需重新设定二次保护定值；
同时，系统电容电流较大时，正常运行流过单相PT电流较大，可能烧毁PT；
中性点PT不含阻尼，只是使谐振条件更加苛刻，在一定程度上属于破坏谐振条
件，但一旦发生铁磁谐振则无法消谐。
