第四章 铁路供电继电保护研究

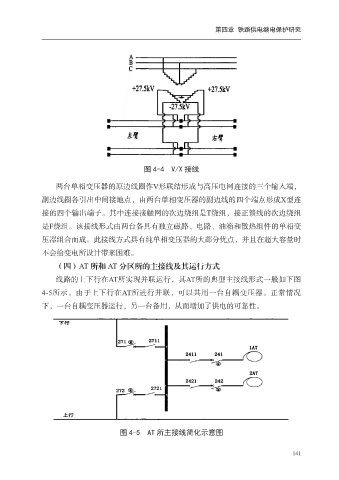

图 4-4 V/X 接线

两台单相变压器的原边线圈作V形联结形成与高压电网连接的三个输入端，

副边线圈各引出中间接地点，由两台单相变压器的副边线的四个端点形成X型连
接的四个输出端子。其中连接接触网的次边绕组是T绕组，接正馈线的次边绕组
是F绕组。该接线形式由两台各具有独立磁路、电路、油箱和散热组件的单相变

压器组合而成。此接线方式具有纯单相变压器的大部分优点，并且在超大容量时
不会给变电所设计带来困难。
（四）AT 所和 AT 分区所的主接线及其运行方式

线路的上下行在AT所实现并联运行，其AT所的典型主接线形式一般如下图
4-5所示。由于上下行在AT所进行并联，可以共用一台自耦变压器。正常情况

下，一台自耦变压器运行，另一台备用，从而增加了供电的可靠性。

图 4-5 AT 所主接线简化示意图
