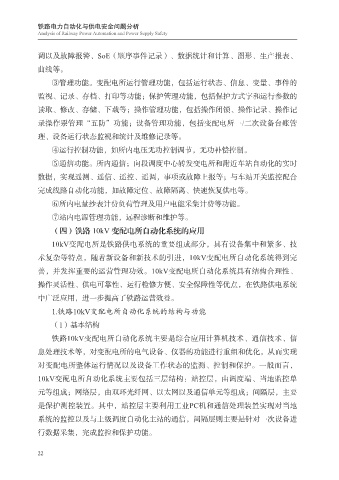

铁路电力自动化与供电安全问题分析
Analysis of Railway Power Automation and Power Supply Safety

调以及故障报警、SoE（顺序事件记录）、数据统计和计算、图形、生产报表、

曲线等。
③管理功能。变配电所运行管理功能，包括运行状态、信息、变量、事件的
监视、记录、存档、打印等功能；保护管理功能，包括保护方式字和运行参数的

读取、修改、存储、下载等；操作管理功能，包括操作闭锁、操作记录、操作记
录操作票管理“五防”功能；设备管理功能，包括变配电所一/二次设备台账管

理、设备运行状态监视和统计及维修记录等。
④运行控制功能，如所内电压无功控制调节，无功补偿控制。
⑤通信功能。所内通信；向段调度中心转发变电所和附近车站自动化的实时

数据，实现遥测、遥信、遥控、遥调，事项或故障上报等；与车站开关监控配合
完成线路自动化功能，如故障定位、故障隔离、快速恢复供电等。
⑥所内电量抄表计费负荷管理及用户电能采集计费等功能。

⑦站内电源管理功能，远程诊断和维护等。
（四）铁路 10kV 变配电所自动化系统的应用
10kV变配电所是铁路供电系统的重要组成部分，具有设备集中和繁多、技

术复杂等特点，随着新设备和新技术的引进，10kV变配电所自动化系统得到完
善，并发挥重要的运营管理功效。10kV变配电所自动化系统具有结构合理性、

操作灵活性、供电可靠性、运行检修方便、安全保障性等优点，在铁路供电系统
中广泛应用，进一步提高了铁路运营效益。
1.铁路10kV变配电所自动化系统的结构与功能

（1）基本结构
铁路10kV变配电所自动化系统主要是综合应用计算机技术、通信技术、信

息处理技术等，对变配电所的电气设备、仪器的功能进行重组和优化，从而实现
对变配电所整体运行情况以及设备工作状态的监测、控制和保护。一般而言，
10kV变配电所自动化系统主要包括三层结构：站控层，由调度端、当地监控单

元等组成；网络层，由双环光纤网、以太网以及通信单元等组成；间隔层，主要
是保护测控装置。其中，站控层主要利用工业PC机和通信处理装置实现对当地

系统的监控以及与上级调度自动化主站的通信，间隔层则主要是针对一次设备进
行数据采集，完成监控和保护功能。
