第一章 绪论

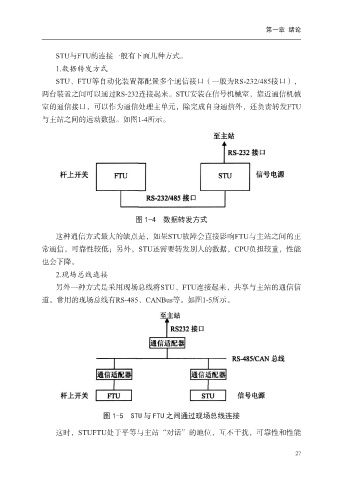

STU与FTU的连接一般有下面几种方式。

1.数据转发方式
STU、FTU等自动化装置都配置多个通信接口（一般为RS-232/485接口），
两台装置之间可以通过RS-232连接起来。STU安装在信号机械室，靠近通信机械
室的通信接口，可以作为通信处理主单元，除完成自身通信外，还负责转发FTU
与主站之间的远动数据。如图1-4所示。

图 1-4 数据转发方式

这种通信方式最大的缺点是，如果STU故障会直接影响FTU与主站之间的正
常通信，可靠性较低；另外，STU还需要转发别人的数据，CPU负担较重，性能

也会下降。
2.现场总线连接
另外一种方式是采用现场总线将STU、FTU连接起来，共享与主站的通信信
道。常用的现场总线有RS-485、CANBus等。如图1-5所示。

图 1-5 STU 与 FTU 之间通过现场总线连接

这时，STUFTU处于平等与主站“对话”的地位，互不干扰，可靠性和性能
