P. 57
第二章 铁路牵引供电
电流和电压的变换关系如下式：
V/v牵引变压器接线方式较简单。该变压器正常运行时，流过该绕组的电流
与纯单相变压器绕组的电流相等，且都为馈线上的电流，因次，变压器有较高的
容量利用率，最大可以达到100%。
（三）阻抗匹配牵引变压器
阻抗匹配牵引变压器的原边绕组采用星形连接，每相绕组为W 1 匝，次边绕
组采用三角形连接，每相绕组为W 2 匝，绕组的匝数之比k=W 1 /W 2 ，在次边中间绕
组的两端，各附加一个绕组W 3 =0.366W 2 ，从而使两相输出电压相位相差90°，
其接线方式如图2-9所示。

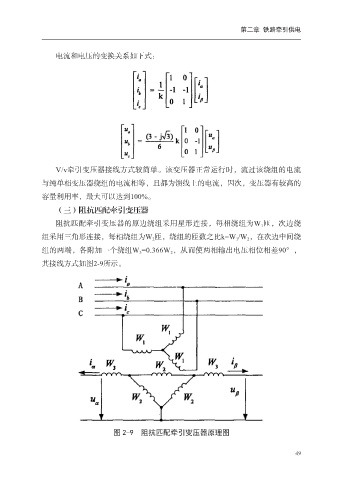

图 2-9 阻抗匹配牵引变压器原理图
49
