铁路电力自动化与供电安全问题分析
Analysis of Railway Power Automation and Power Supply Safety
电压和电流的变换关系如下式：
（四）斯科特牵引变压器
斯科特牵引变压器的底座绕组原边与外部电源BC相电压相连接，高座绕组
原边一端与外部电源A相相连，另一端与底座BC绕组中点D处相连，高座AD绕
组的匝数是底座BC绕组匝数的5/2倍。设原边底座BC绕组为W 1 匝，次边绕组均
为W 2 匝，绕组的匝数之比k=W 1 /W 2 ，其接线方式如图2-10所示。

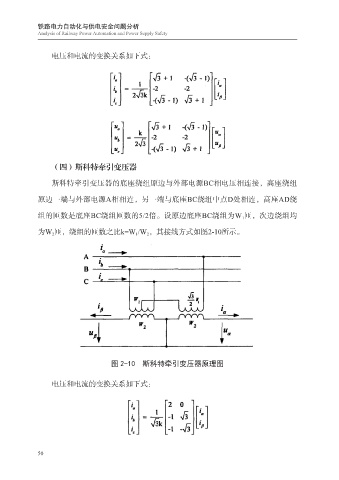

图 2-10 斯科特牵引变压器原理图
电压和电流的变换关系如下式：
50
