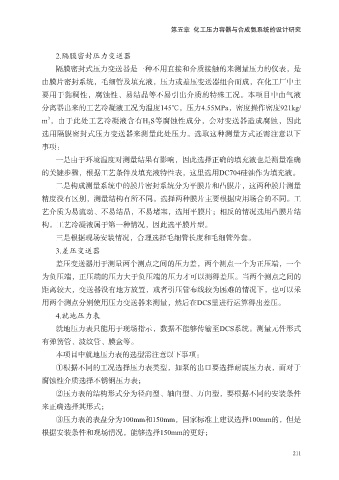

第五章 化工压力容器与合成氨系统的设计研究

2.隔膜密封压力变送器

隔膜密封式压力变送器是一种不用直接和介质接触的来测量压力的仪表，是
由膜片密封系统，毛细管及填充液，压力或差压变送器组合而成，在化工厂中主
要用于黏稠性，腐蚀性、易结晶等不易引出介质的特殊工况。本项目中由气液
分离器出来的工艺冷凝液工况为温度145℃，压力4.55MPa，密度操作密度921kg/
3
m ，由于此处工艺冷凝液含有H 2 S等腐蚀性成分，会对变送器造成腐蚀，因此
选用隔膜密封式压力变送器来测量此处压力。选取这种测量方式还需注意以下
事项：

一是由于环境温度对测量结果有影响，因此选择正确的填充液也是测量准确
的关键步骤，根据工艺条件及填充液特性表，这里选用DC704硅油作为填充液。
二是构成测量系统中的膜片密封系统分为平膜片和凸膜片，这两种膜片测量
精度没有区别，测量结构有所不同。选择两种膜片主要根据应用场合的不同。工

艺介质为易流动、不易结晶，不易堵塞，选用平膜片；相反的情况选用凸膜片结
构。工艺冷凝液属于第一种情况，因此选平膜片型。
三是根据现场安装情况，合理选择毛细管长度和毛细管外套。

3.差压变送器
差压变送器用于测量两个测点之间的压力差，两个测点一个为正压端，一个
为负压端，正压端的压力大于负压端的压力才可以测得差压。当两个测点之间的

距离较大，变送器没有地方放置，或者引压管布线较为困难的情况下，也可以采
用两个测点分别使用压力变送器来测量，然后在DCS里进行运算得出差压。
4.就地压力表

就地压力表只能用于现场指示，数据不能够传输至DCS系统。测量元件形式
有弹簧管、波纹管、膜盒等。
本项目中就地压力表的选型需注意以下事项：
①根据不同的工况选择压力表类型，如泵的出口要选择耐震压力表，而对于

腐蚀性介质选择不锈钢压力表；
②压力表的结构形式分为径向型、轴向型、万向型，要根据不同的安装条件
来正确选择其形式；

③压力表的表盘分为100mm和150mm，国家标准上建议选择100mm的，但是
根据安装条件和现场情况，能够选择150mm的更好；

211
