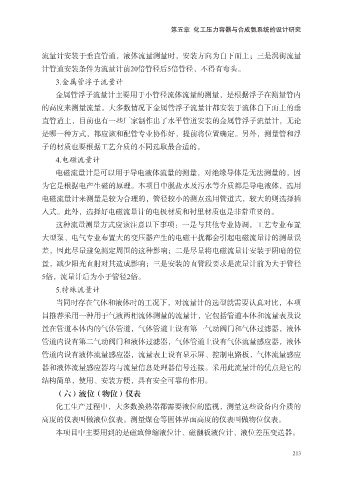

第五章 化工压力容器与合成氨系统的设计研究

流量计安装于垂直管道，液体流量测量时，安装方向为自下而上；三是涡街流量

计管道安装条件为流量计前20倍管径后5倍管径，不得有弯头。
3.金属管浮子流量计
金属管浮子流量计主要用于小管径流体流量的测量，是根据浮子在测量管内
的高度来测量流量。大多数情况下金属管浮子流量计都安装于流体自下而上的垂

直管道上，目前也有一些厂家制作出了水平管道安装的金属管浮子流量计，无论
是哪一种方式，都应该和配管专业协作好，提前将位置确定。另外，测量管和浮
子的材质也要根据工艺介质的不同选取最合适的。

4.电磁流量计
电磁流量计是可以用于导电液体流量的测量，对绝缘导体是无法测量的，因
为它是根据电产生磁的原理。本项目中脱盐水及污水等介质都是导电液体，选用
电磁流量计来测量是较为合理的，管径较小的测点选用管道式，较大的则选择插

入式。此外，选择好电磁流量计的电极材质和衬里材质也是非常重要的。
这种流量测量方式应该注意以下事项：一是与其他专业协调，工艺专业布置
大型泵、电气专业布置大的变压器产生的电磁干扰都会引起电磁流量计的测量误

差，因此尽量避免测定周围的这种影响；二是尽量将电磁流量计安装于阴暗的位
置，减少阳光直射对其造成影响；三是安装的直管段要求是流量计前为大于管径
5倍，流量计后为小于管径2倍。

5.特殊流量计
当同时存在气体和液体时的工况下，对流量计的选型就需要认真对比，本项
目推荐采用一种用于气液两相流体测量的流量计，它包括管道本体和流量表及设

置在管道本体内的气体管道，气体管道上设有第一气动阀门和气体过滤器，液体
管道内设有第二气动阀门和液体过滤器，气体管道上设有气体流量感应器，液体
管道内设有液体流量感应器，流量表上设有显示屏、控制电路板，气体流量感应
器和液体流量感应器均与流量信息处理器信号连接。采用此流量计的优点是它的

结构简单，使用、安装方便，具有安全可靠的作用。
（六）液位（物位）仪表
化工生产过程中，大多数换热器都需要液位的监视，测量这些设备内介质的

高度的仪表叫做液位仪表。测量煤仓等固体界面高度的仪表叫做物位仪表。
本项目中主要用到的是磁致伸缩液位计、磁翻板液位计、液位差压变送器。

213
