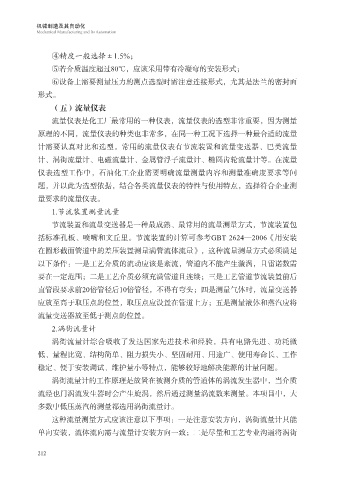

④精度一般选择±1.5%；
⑤若介质温度超过80℃，应该采用带有冷凝弯的安装形式；
⑥设备上需要测量压力的测点选型时需注意连接形式，尤其是法兰的密封面
形式。
（五）流量仪表
流量仪表是化工厂最常用的一种仪表，流量仪表的选型非常重要，因为测量
原理的不同，流量仪表的种类也非常多，在同一种工况下选择一种最合适的流量
计需要认真对比和选型。常用的流量仪表有节流装置和流量变送器、巴类流量
计、涡街流量计、电磁流量计、金属管浮子流量计、椭圆齿轮流量计等。在流量
仪表选型工作中，石油化工企业需要明确流量测量内容和测量准确度要求等问
题，并以此为选型依据，结合各类流量仪表的特性与使用特点，选择符合企业测
量要求的流量仪表。
1.节流装置测量流量
节流装置和流量变送器是一种最成熟、最常用的流量测量方式，节流装置包
括标准孔板、喷嘴和文丘里。节流装置的计算可参考GBT 2624—2006《用安装
在圆形截面管道中的差压装置测量满管流体流量》，这种流量测量方式必须满足
以下条件：一是工艺介质的流动应该是紊流，管道内不能产生漩涡，且雷诺数需
要在一定范围；二是工艺介质必须充满管道且连续；三是工艺管道节流装置前后
直管段要求前20倍管径后10倍管径，不得有弯头；四是测量气体时，流量变送器
应放至高于取压点的位置，取压点应设置在管道上方；五是测量液体和蒸汽应将
流量变送器放至低于测点的位置。
2.涡街流量计
涡街流量计综合吸收了发达国家先进技术和经验，具有电路先进、功耗微
低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作
稳定、便于安装调试、维护量小等特点，能够较好地解决能源的计量问题。
涡街流量计的工作原理是放置在被测介质的管道体的涡流发生器中，当介质
流经也门涡流发生器时会产生旋涡，然后通过测量涡流数来测量。本项目中，大
多数中低压蒸汽的测量都选用涡街流量计。
这种流量测量方式应该注意以下事项：一是注意安装方向，涡街流量计只能
单向安装，流体流向需与流量计安装方向一致；二是尽量和工艺专业沟通将涡街
