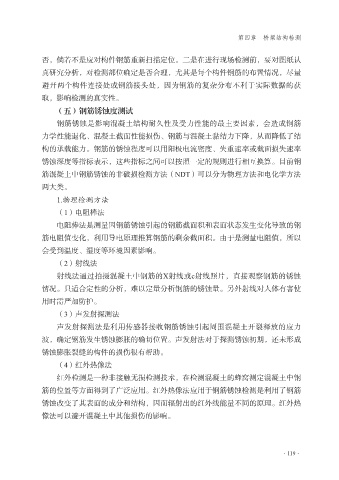

第四章 桥梁结构检测
否，倘若不是应对构件钢筋重新扫描定位。二是在进行现场检测前，要对图纸认
真研究分析，对检测部位确定是否合理，尤其是每个构件钢筋的布置情况，尽量
避开两个构件连接处或钢筋接头处，因为钢筋的复杂分布不利于实际数据的获
取，影响检测的真实性。
（五）钢筋锈蚀度测试
钢筋锈蚀是影响混凝土结构耐久性及受力性能的最主要因素，会造成钢筋
力学性能退化、混凝土截面性能损伤、钢筋与混凝土黏结力下降，从而降低了结
构的承载能力。钢筋的锈蚀程度可以用阳极电流密度、失重速率或截面损失速率
锈蚀深度等指标表示，这些指标之间可以按照一定的规则进行相互换算。目前钢
筋混凝土中钢筋锈蚀的非破损检测方法（NDT）可以分为物理方法和电化学方法
两大类。
1.物理检测方法
（1）电阻棒法
电阻棒法是测量因钢筋锈蚀引起的钢筋截面积和表面状态发生变化导致的钢
筋电阻值变化，利用导电原理推算钢筋的剩余截面积。由于是测量电阻值，所以
会受到温度、湿度等环境因素影响。
（2）射线法
射线法通过拍摄混凝土中钢筋的X射线或c射线照片，直接观察钢筋的锈蚀
情况。只适合定性的分析，难以定量分析钢筋的锈蚀量。另外射线对人体有害使
用时需严加防护。
（3）声发射探测法
声发射探测法是利用传感器接收钢筋锈蚀引起周围混凝土开裂释放的应力
波，确定钢筋发生锈蚀膨胀的确切位置。声发射法对于探测锈蚀初期，还未形成
锈蚀膨胀裂缝的构件的损伤很有帮助。
（4）红外热像法
红外检测是一种非接触无损检测技术，在检测混凝土的蜂窝测定混凝土中钢
筋的位置等方面得到了广泛应用。红外热像法应用于钢筋锈蚀检测是利用了钢筋
锈蚀改变了其表面的成分和结构，因而辐射出的红外线能量不同的原理。红外热
像法可以避开混凝土中其他损伤的影响。
·119·
