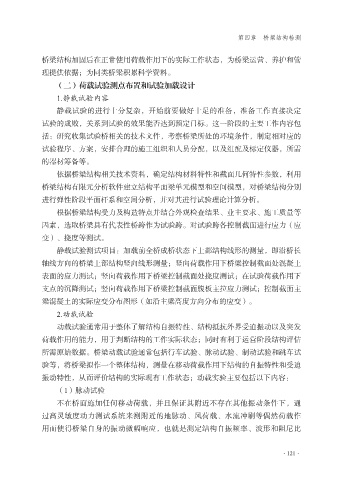

第四章 桥梁结构检测

桥梁结构加固后在正常使用荷载作用下的实际工作状态，为桥梁运营、养护和管
理提供依据；为同类桥梁积累科学资料。
（二）荷载试验测点布置和试验加载设计

1.静载试验内容
静载试验的进行十分复杂，开始前要做好十足的准备，准备工作直接决定
试验的成败，关系到试验的效果能否达到预定目标。这一阶段的主要工作内容包
括：研究收集试验桥相关的技术文件，考察桥梁所处的环境条件，制定相对应的

试验程序、方案，安排合理的施工组织和人员分配，以及组配及标定仪器，所需
的器材筹备等。
依据桥梁结构相关技术资料，确定结构材料特性和截面几何特性参数，利用
桥梁结构有限元分析软件建立结构平面梁单元模型和空间模型，对桥梁结构分别

进行弹性阶段平面杆系和空间分析，并对其进行试验理论计算分析。
根据桥梁结构受力及构造特点并结合外观检查结果、业主要求、施工质量等
因素，选取桥梁具有代表性桥跨作为试验跨。对试验跨各控制截面进行应力（应
变）、挠度等测试。

静载试验测试项目：加载前全桥成桥状态下上部结构线形的测量，即沿桥长
轴线方向的桥梁上部结构竖向线形测量；竖向荷载作用下桥梁控制截面处混凝土
表面的应力测试；竖向荷载作用下桥梁控制截面处挠度测试；在试验荷载作用下
支点的沉降测试；竖向荷载作用下桥梁控制截面腹板主拉应力测试；控制截面主

梁混凝土的实际应变分布图形（如沿主梁高度方向分布的应变）。
2.动载试验
动载试验通常用于整体了解结构自振特性、结构抵抗外界受迫振动以及突发
荷载作用的能力，用于判断结构的工作实际状态；同时有利于运营阶段结构评估

所需原始数据。桥梁动载试验通常包括行车试验、脉动试验、制动试验和跳车试
验等，将桥梁拟作一个整体结构，测量在移动荷载作用下结构的自振特性和受迫
振动特性，从而评价结构的实际现有工作状态；动载实验主要包括以下内容：
（1）脉动试验

不在桥面施加任何移动荷载，并且保证其附近不存在其他振动条件下，通
过高灵敏度动力测试系统来测附近的地脉动、风荷载、水流冲刷等偶然荷载作
用而使得桥梁自身的振动微幅响应，也就是测定结构自振频率、波形和阻尼比
