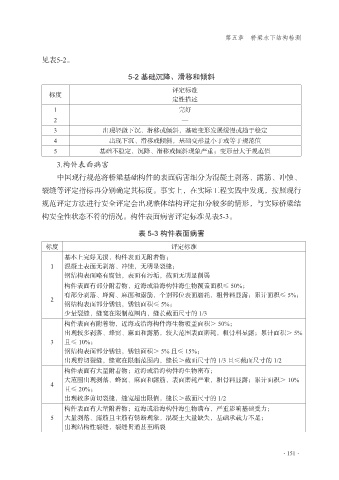

第五章 桥梁水下结构检测

见表5-2。

5-2 基础沉降、滑移和倾斜
评定标准
标度
定性描述
1 完好
2 —
3 出现轻微下沉、滑移或倾斜，基础变形发展缓慢或趋于稳定
4 出现下沉、滑移或倾斜，基础变形量小于或等于规范值
5 基础不稳定，沉降、滑移或倾斜现象严重；变形量大于规范值
3.构件表面病害

中国现行规范将桥梁基础构件的表面病害细分为混凝土剥落、露筋、冲蚀、
裂缝等评定指标再分别确定其标度。事实上，在实际工程实践中发现，按照现行
规范评定方法进行安全评定会出现整体结构评定扣分较多的情形，与实际桥梁结

构安全性状态不符的情况。构件表面病害评定标准见表5-3。

表 5-3 构件表面病害
标度 评定标准
基本上完好无损，构件表面无附着物；
1 混凝土表面无剥落、冲蚀，无明显裂缝；
钢结构表面略有腐蚀，表面有污垢，截面无明显削弱
构件表面有部分附着物，近海或沿海构件海生物覆盖面积≤ 50%；
有部分剥落、蜂窝、麻面和露筋，个别部位表面磨耗，粗骨料显露；累计面积≤ 5%；
2
钢结构表面部分锈蚀，锈蚀面积≤ 5%；
少量裂缝，缝宽在限制范围内，缝长截面尺寸的 1/3
构件表面有附着物，近海或沿海构件海生物覆盖面积＞ 50%；
出现较多剥落、蜂窝、麻面和露筋，较大范围表面磨耗，粗骨料显露；累计面积＞ 5%
3 且≤ 10%；
钢结构表面部分锈蚀，锈蚀面积＞ 5% 且≤ 15%；
出现剪切裂缝，缝宽在限制范围内，缝长＞截面尺寸的 1/3 且≤截面尺寸的 1/2
构件表面有大量附着物；近海或沿海构件海生物密布；
大范围出现剥落、蜂窝、麻面和露筋，表面磨耗严重，粗骨料显露；累计面积＞ 10%
4
且≤ 20%；
出现较多剪切裂缝，缝宽超出限值，缝长＞截面尺寸的 1/2
构件表面有大量附着物；近海或沿海构件海生物满布，严重影响基础受力；
5 大量剥落、露筋且主筋有锈断现象，混凝土大量缺失，基础承载力不足；
出现结构性裂缝，裂缝贯通甚至断裂

·151·
