环式：有闭路环式和开路环式两种，供电可靠性较高，运行灵活，但切换操作较
烦琐，如图 9-2d、9-2e 所示。

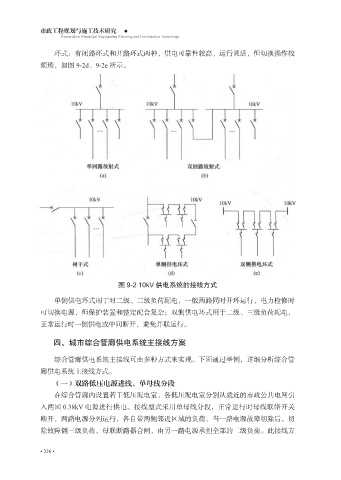

图 9-2 10kV 供电系统的接线方式
单侧供电环式用于对二级、三级负荷配电，一般两路同时开环运行，电力检修时
可切换电源，但保护装置和整定配合复杂；双侧供电环式用于二级、三级负荷配电，
正常运行时一侧供电或中间断开，避免并联运行。
四、城市综合管廊供电系统主接线方案
综合管廊供电系统主接线可由多种方式来实现。下面通过举例，详细分析综合管
廊供电系统主接线方式。
（一）双路低压电源进线，单母线分段
在综合管廊内设置若干低压配电室，各低压配电室分别从就近的市政公共电网引
入两回 0.38kV 电源进行供电。接线型式采用单母线分段，正常运行时母线联络开关
断开，两路电源分列运行，各自带两侧邻近区域的负荷。当一路电源故障切除后，切
除故障侧三级负荷，母联断路器合闸，由另一路电源承担全部的二级负荷。此接线方
