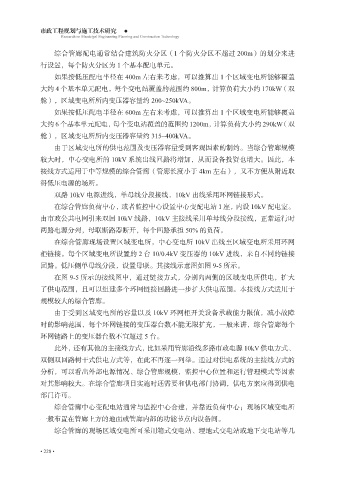

综合管廊配电通常结合建筑防火分区（1 个防火分区不超过 200m）的划分来进
行设置，每个防火分区为 1 个基本配电单元。
如果按低压配电半径在 400m 左右来考虑，可以推算出 1 个区域变电所能够覆盖
大约 4 个基本单元配电，每个变电站覆盖的范围约 800m，计算负荷大小约 170kW（双
舱），区域变电所所内变压器容量约 200~250kVA。

如果按低压配电半径在 600m 左右来考虑，可以推算出 1 个区域变电所能够覆盖
大约 6 个基本单元配电，每个变电站覆盖的范围约 1200m，计算负荷大小约 290kW（双
舱），区域变电所所内变压器容量约 315~400kVA。

由于区域变电所的供电范围及变压器容量受到客观因素的制约。当综合管廊规模
较大时，中心变电所的 10kV 系统出线回路将增加，从而设备投资也增大。因此，本
接线方式适用于中等规模的综合管廊（管廊长度小于 4km 左右），又不方便从附近取
得低压电源的场所。

双路 10kV 电源进线，单母线分段接线，10kV 出线采用环网链接形式。
在综合管廊负荷中心，或者监控中心设置中心变配电站 1 座，内设 10kV 配电室。
由市政公共电网引来双回 10kV 线路，10kV 主接线采用单母线分段接线，正常运行时

两路电源分列，母联断路器断开，每个回路承担 50% 的负荷。
在综合管廊现场设置区域变电所，中心变电所 10kV 出线至区域变电所采用环网
柜链接。每个区域变电所设置的 2 台 10/0.4kV 变压器的 10kV 进线，来自不同的链接
回路。低压侧单母线分段，设置母联。其接线示意图如图 9-5 所示。
在图 9-5 所示的接线图中，通过链接方式，分别向两侧的区域变电所供电，扩大

了供电范围，且可以组建多个环网链接回路进一步扩大供电范围。本接线方式适用于
规模较大的综合管廊。
由于受到区域变电所的容量以及 10kV 环网柜开关设备承载能力限值，减小故障

时的影响范围，每个环网链接的变压器台数不能无限扩充，一般来讲，综合管廊每个
环网链路上的变压器台数不宜超过 5 台。
此外，还有其他的主接线方式，比如采用管廊沿线多路市政电源 10kV 供电方式、
双侧双回路树干式供电方式等，在此不再逐一列举。通过对供电系统的主接线方式的

分析，可以看出外部电源情况、综合管廊规模，监控中心位置和运行管理模式等因素
对其影响较大。在综合管廊项目实施时还需要和供电部门协调，供电方案应得到供电
部门许可。
综合管廊中心变配电站通常与监控中心合建，并靠近负荷中心；现场区域变电所

一般布置在管廊上方的地面或管廊内部的功能节点内设备间。
综合管廊的现场区域变电所可采用箱式变电站、埋地式变电站或地下变电站等几
