种形式。其中箱式变电站占地面积小，安装维护方便，与周边环境也较为协调，图 9-6
为采用箱式变电站形式的区域变电所至综合管廊的电力电缆敷设的示意图。

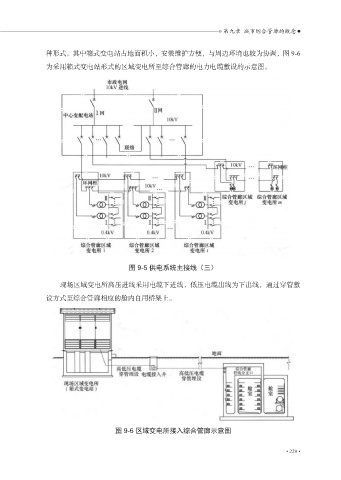

图 9-5 供电系统主接线（三）
现场区域变电所高压进线采用电缆下进线，低压电缆出线为下出线，通过穿管敷
设方式至综合管廊相应的舱内自用桥架上。
图 9-6 区域变电所接入综合管廊示意图
