五、城市综合管廊供电系统主要设备

大中型规模的城市综合管廊供电系统的主要设备包括：箱式变电站、配电变压器、
高压开关柜和环网柜等。

（一）箱式变电站
箱式变电站包括组合式变电站和预装式变电站。现场区域变电所的箱式变电站为

预装箱式变电站，是经过型式试验的用来从高压系统向低压输送电能的设备。箱式变
电站是成套产品，其具有体积小、占地少、安装方便、投资省和建设周期短等特点，

可以安装在室外，便于深入负荷中心。
箱式变电站包括装在外壳内的配电变压器、高压开关设备和低压开关设备、
电能计量设备和无功补偿设备，以及相应辅助设备。

箱式变电站高低压配电系统接线，根据负荷性质不同，有多种方式。图 9-7 给出
箱变高低压系统接线示意图。

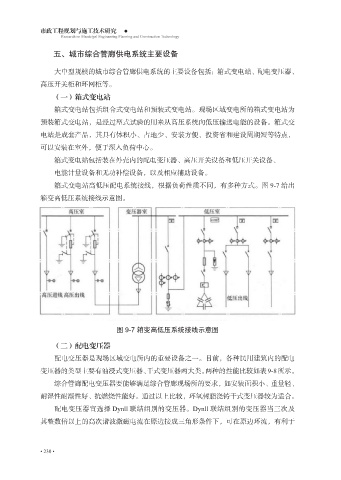

图 9-7 箱变高低压系统接线示意图

（二）配电变压器
配电变压器是现场区域变电所内的重要设备之一。目前，各种民用建筑内的配电
变压器的类型主要有油浸式变压器、干式变压器两大类。两种的性能比较如表9-8所示。

综合管廊配电变压器要能够满足综合管廊现场所的要求，如安装面积小、重量轻、
耐湿性耐潮性好、抗燃烧性能好。通过以上比较，环氧树脂浇铸干式变压器较为适合。

配电变压器宜选择 Dynll 联结组别的变压器。Dynll 联结组别的变压器当三次及
其整数倍以上的高次谐波激磁电流在原边接成三角形条件下，可在原边环流，有利于
