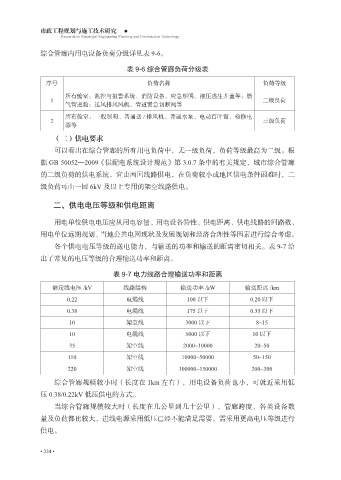

综合管廊内用电设备负荷分级详见表 9-6。
表 9-6 综合管廊负荷分级表
序号 负荷名称 负荷等级
所有舱室：监控与报警系统、消防设备、应急照明、液压逃生井盖等；燃
1 二级负荷
气管道舱：送风排风风机、管道紧急切断阀等
所有舱室：一般照明、普通送 / 排风机、普通水泵、电动百叶窗、检修电
2 三级负荷
源等
（二）供电要求
可以看出在综合管廊的所有用电负荷中，无一级负荷，负荷等级最高为二级。根
据 GB 50052—2009《供配电系统设计规范》第 3.0.7 条中的有关规定，城市综合管廊
的二级负荷的供电系统，宜由两回线路供电，在负荷较小或地区供电条件困难时，二
级负荷可由一回 6kV 及以上专用的架空线路供电。
二、供电电压等级和供电距离
用电单位供电电压应从用电容量、用电设备特性、供电距离、供电线路的回路数、
用电单位远期规划、当地公共电网现状及发展规划和经济合理性等因素进行综合考虑。
各个供电电压等级的送电能力，与输送的功率和输送的距离密切相关。表 9-7 给
出了常见的电压等级的合理输送功率和距离。
表 9-7 电力线路合理输送功率和距离
额定线电压 /kV 线路结构 输送功率 /kW 输送距离 /km
0.22 电缆线 100 以下 0.20 以下
0.38 电缆线 175 以下 0.35 以下
10 架空线 3000 以下 8~15
10 电缆线 5000 以下 10 以下
35 架空线 2000~10000 20~50
110 架空线 10000~50000 50~150
220 架空线 100000~150000 200~300
综合管廊规模较小时（长度在 1km 左右），用电设备负荷也小，可就近采用低
压 0.38/0.22kV 低压供电的方式。
当综合管廊规模较大时（长度在几公里到几十公里），管廊跨度、各类设备数
量及负荷都比较大，进线电源采用低压已经不能满足需要。需采用更高电压等级进行
供电。
