» 第九章 城市综合管廊的概念
式仅适合于综合管廊所处的区域市政公共电网设施完善，便于获取，且规模较小的管
廊。采用这种接线方式存在的主要问题是，当低压电源来源较多时，不便于统一管理。
其接线示意图如图 9-3 所示。

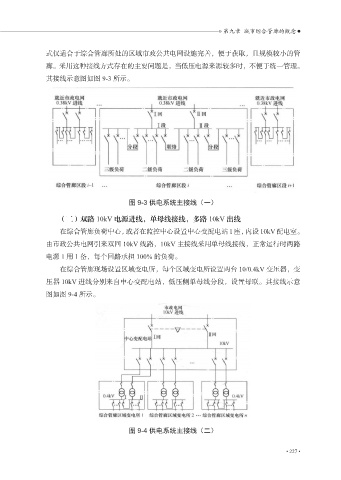

图 9-3 供电系统主接线（一）
（二）双路 10kV 电源进线，单母线接线，多路 10kV 出线
在综合管廊负荷中心，或者在监控中心设置中心变配电站 1 座，内设 10kV 配电室。
由市政公共电网引来双回 10kV 线路，10kV 主接线采用单母线接线，正常运行时两路
电源 1 用 1 备，每个回路承担 100% 的负荷。
在综合管廊现场设置区域变电所，每个区域变电所设置两台 10/0.4kV 变压器，变
压器 10kV 进线分别来自中心变配电站，低压侧单母线分段，设置母联。其接线示意
图如图 9-4 所示。
图 9-4 供电系统主接线（二）
• 227 •
