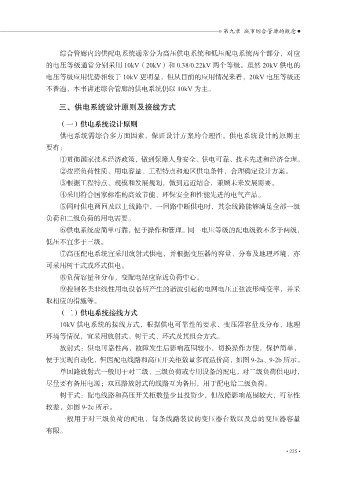

» 第九章 城市综合管廊的概念

综合管廊内的供配电系统通常分为高压供电系统和低压配电系统两个部分，对应
的电压等级通常分别采用 10kV（20kV）和 0.38/0.22kV 两个等级。虽然 20kV 供电的
电压等级应用优势相较于 10kV 更明显，但从目前的应用情况来看，20kV 电压等级还
不普遍，本书讲述综合管廊的供电系统仍以 10kV 为主。

三、供电系统设计原则及接线方式

（一）供电系统设计原则
供电系统需综合多方面因素，保证设计方案的合理性。供电系统设计的原则主

要有：
①贯彻国家技术经济政策，做到保障人身安全、供电可靠、技术先进和经济合理。
②按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。
③根据工程特点、规模和发展规划，做到远近结合，兼顾未来发展需要。

④采用符合国家标准的高效节能、环保安全和性能先进的电气产品。
⑤同时供电两回及以上线路中，一回路中断供电时，其余线路能够满足全部一级
负荷和二级负荷的用电需要。
⑥供电系统应简单可靠，便于操作和管理。同一电压等级的配电级数不多于两级，

低压不宜多于三级。
⑦高压配电系统宜采用放射式供电，并根据变压器的容量、分布及地理环境、亦
可采用树干式或环式供电。
⑧负荷容量和分布，变配电站应靠近负荷中心。

⑨控制各类非线性用电设备所产生的谐波引起的电网电压正弦波形畸变率，并采
取相应的措施等。
（二）供电系统接线方式

10kV 供电系统的接线方式，根据供电可靠性的要求、变压器容量及分布、地理
环境等情况，宜采用放射式、树干式、环式及其组合方式。
放射式：供电可靠性高，故障发生后影响范围较小，切换操作方便，保护简单，
便于实现自动化，但因配电线路和高压开关柜数量多而造价高，如图 9-2a、9-2b 所示。

单回路放射式一般用于对二级、三级负荷或专用设备的配电，对二级负荷供电时，
尽量要有备用电源；双回路放射式的线路互为备用，用于配电给二级负荷。
树干式：配电线路和高压开关柜数量少且投资少，但故障影响范围较大，可靠性
较差，如图 9-2c 所示。

一般用于对三级负荷的配电，每条线路装设的变压器台数以及总的变压器容量
有限。
