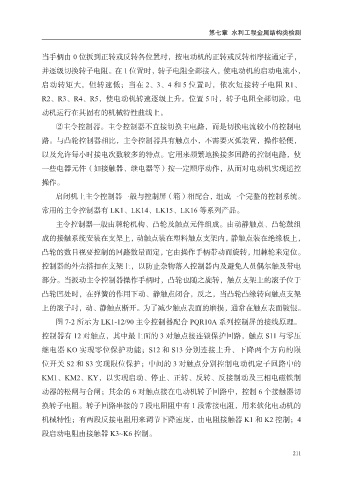

当手柄由 0 位扳到正转或反转各位置时，按电动机的正转或反转相序接通定子，

并逐级切换转子电阻。在 1 位置时，转子电阻全部接入，使电动机的启动电流小，
启动转矩大，但转速低；当在 2、3、4 和 5 位置时，依次短接转子电阻 R1、

R2、R3、R4、R5，使电动机转速逐级上升。位置 5 时，转子电阻全部切除，电
动机运行在其固有的机械特性曲线上。

②主令控制器。主令控制器不直接切换主电路，而是切换电流较小的控制电
路。与凸轮控制器相比，主令控制器具有触点小，不需要灭弧装置，操作轻便，

以及允许每小时接电次数较多的特点。它用来频繁地换接多回路的控制电路，使
一些电器元件（如接触器、继电器等）按一定顺序动作，从而对电动机实现遥控

操作。
启闭机上主令控制器一般与控制屏（箱）相配合，组成一个完整的控制系统。
常用的主令控制器有 LK1、LK14、LK15、LK16 等系列产品。

主令控制器一般由棘轮机构、凸轮及触点元件组成。由动静触点、凸轮鼓组

成的接触系统安装在支架上，动触点装在塑料触点支架内，静触点装在绝缘板上，
凸轮的数目视要控制的回路数量而定，它由操作手柄带动而旋转，用棘轮来定位。
控制器的外壳搭扣在支架上，以防止杂物落入控制器内及避免人员偶尔触及带电

部分。当扳动主令控制器操作手柄时，凸轮也随之旋转，触点支架上的滚子位于
凸轮凹处时，在弹簧的作用下动、静触点闭合，反之，当凸轮凸缘转向触点支架

上的滚子时，动、静触点断开。为了减少触点表面的磨损，通常在触点表面镀银。
图 7-2 所示为 LK1-12/90 主令控制器配合 PQR10A 系列控制屏的接线原理。

控制器有 12 对触点，其中最上面的 3 对触点接连锁保护回路，触点 S11 与零压
继电器 KO 实现零位保护功能；S12 和 S13 分别连接上升、下降两个方向的限

位开关 S2 和 S3 实现限位保护；中间的 3 对触点分别控制电动机定子回路中的
KM1、KM2、KY，以实现启动、停止、正转、反转、反接制动及三相电磁铁制

动器的松闸与合闸；其余的 6 对触点接在电动机转子回路中，控制 6 个接触器切
换转子电阻。转子回路串接的 7 段电阳阻中有 1 段常接电阻，用来软化电动机的
机械特性；有两段反接电阻用来调节下降速度，由电阻接触器 K1 和 K2 控制；4

段启动电阻由接触器 K3~K6 控制。
