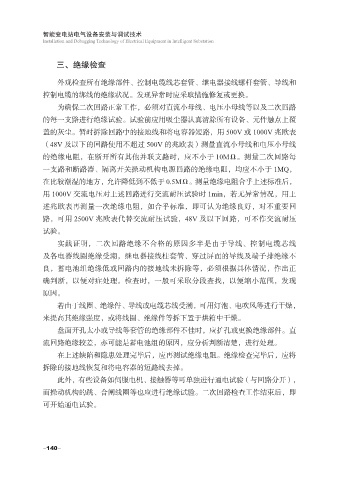

三、绝缘检查

外观检查所有绝缘部件、控制电缆线芯套管、继电器接线螺杆套管、导线和
控制电缆的绑线的绝缘状况。发现异常时应采取措施修复或更换。

为确保二次回路正常工作，必须对直流小母线、电压小母线等以及二次回路
的每一支路进行绝缘试验。试验前应用吸尘器认真清除所有设备、元件触点上覆
盖的灰尘。暂时拆除回路中的接地线和将电容器短路，用 500V 或 1000V 兆欧表

（48V 及以下的回路使用不超过 500V 的兆欧表）测量直流小母线和电压小母线
的绝缘电阻，在断开所有其他并联支路时，应不小于 10MΩ。测量二次回路每
一支路和断路器、隔离开关操动机构电源回路的绝缘电阻，均应不小于 1MQ，
在比较潮湿的地方，允许降低到不低于 0.5MΩ。测量绝缘电阻合乎上述标准后，
用 1000V 交流电压对上述回路进行交流耐压试验时 1min，若无异常情况，用上

述兆欧表再测量一次绝缘电阻，如合乎标准，即可认为绝缘良好，对不重要回
路，可用 2500V 兆欧表代替交流耐压试验，48V 及以下回路，可不作交流耐压
试验。

实践证明，二次回路绝缘不合格的原因多半是由于导线、控制电缆芯线
及各电器线圈绝缘受潮，继电器接线柱套管、穿过屏面的导线及端子排绝缘不
良，蓄电池组绝缘低或回路内的接地线未拆除等，必须根据具体情况，作出正
确判断，以便对症处理。检查时，一般可采取分段查找，以便缩小范围，发现
原因。

若由于线圈、绝缘件、导线或电缆芯线受潮，可用灯泡、电吹风等进行干燥，
来提高其绝缘强度，或将线圈、绝缘件等拆下置于烘箱中干燥。
盘面开孔太小或导线等套管的绝缘部件不佳时，应扩孔或更换绝缘部件。直

流回路绝缘较差，亦可能是蓄电池组的原因，应分析判断清楚，进行处理。
在上述缺陷和隐患处理完毕后，应再测试绝缘电阻。绝缘检查完毕后，应将
拆除的接地线恢复和将电容器的短路线去掉。
此外，有些设备如伺服电机、接触器等可单独进行通电试验（与回路分开），
而操动机构的跳、合闸线圈等也应进行绝缘试验。二次回路检查工作结束后，即

可开始通电试验。
