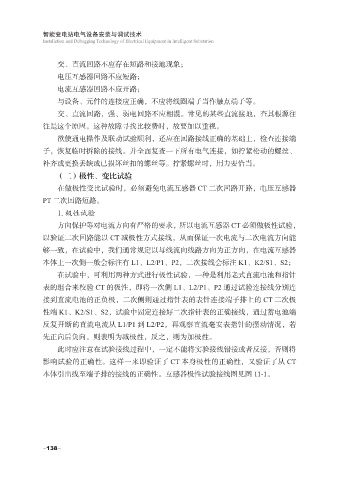

智能变电站电气设备安装与调试技术
             Installation and Debugging Technology of Electrical Equipment in Intelligent Substation


                  交、直流回路不应存在短路和接地现象;
                  电压互感器回路不应短路;
                  电流互感器回路不应开路;

                  与设备、元件的连接应正确,不应将线圈端子当作触点端子等。
                  交、直流回路,强、弱电回路不应相混。常见的某些直流接地,查其根源往
             往是这个原因。这种故障寻找比较费时,故要加以重视。
                  欲使通电操作及联动试验顺利,还应在回路接线正确的基础上,检查连接端

             子,恢复临时拆除的接线。并全面复查一下所有电气连接,如拧紧松动的螺丝、
             补齐或更换丢缺或已损坏丝扣的螺丝等。拧紧螺丝时,用力要恰当。
                 (二)极性、变比试验
                  在做极性变比试验时,必须避免电流互感器 CT 二次回路开路,电压互感器

             PT 二次回路短路。
                  1. 极性试验
                  方向保护等对电流方向有严格的要求,所以电流互感器 CT 必须做极性试验,
             以验证二次回路能以 CT 减极性方式接线,从而保证一次电流与二次电流方向能

             够一致,在试验中,我们通常规定以母线流向线路方向为正方向,在电流互感器
             本体上一次侧一般会标注有 L1、L2/P1、P2,二次接线会标注 K1、K2/S1、S2;
                  在试验中,可利用两种方式进行极性试验,一种是利用老式直流电池和指针
             表的组合来校验 CT 的极性,即将一次侧 L1、L2/P1、P2 通过试验连接线分别连

             接到直流电池的正负极,二次侧则通过指针表的表针连接端子排上的 CT 二次极
             性端 K1、K2/S1、S2,试验中固定连接好二次指针表的正确接线,通过蓄电池端
             反复开断的直流电流从 L1/P1 到 L2/P2,再观察直流毫安表指针的摆动情况,若
             先正向后负向,则表明为减极性,反之,则为加极性。

                  此时应注意在试验接线过程中,一定不能将实验接线错接或者反接,否则将
             影响试验的正确性。这样一来即验证了 CT 本身极性的正确性,又验证了从 CT
             本体引出线至端子排的接线的正确性。互感器极性试验接线图见图 11-1。












             -138-
