第十一章 二次回路检查
P1 s1
s2
s3
P2
端子排
蓄电池 互感器 指针万用表

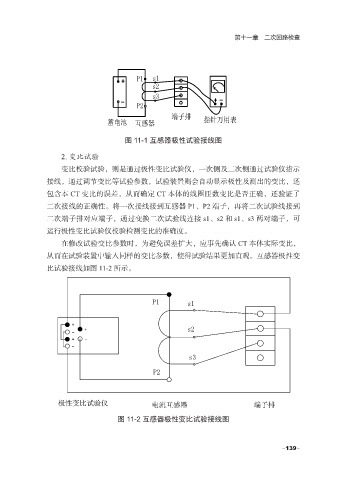

图 11-1 互感器极性试验接线图
2. 变比试验
变比校验试验，则是通过极性变比试验仪，一次侧及二次侧通过试验仪指示
接线，通过调节变比等试验参数，试验装置则会自动显示极性及测出的变比，还
包含本 CT 变比的误差，从而确定 CT 本体的线圈匝数变比是否正确，还验证了
二次接线的正确性。将一次接线接到互感器 P1、P2 端子，再将二次试验线接到
二次端子排对应端子，通过变换二次试验线连接 s1、s2 和 s1、s3 两对端子，可
运行极性变比试验仪校验检测变比的准确度。
在修改试验变比参数时，为避免误差扩大，应事先确认 CT 本体实际变比，
从而在试验装置中输入同样的变比参数，使得试验结果更加直观。互感器极性变
比试验接线如图 11-2 所示。
P1 s1
s2
s3
P2
极性变比试验仪 电流互感器 端子排
图 11-2 互感器极性变比试验接线图
-139-
