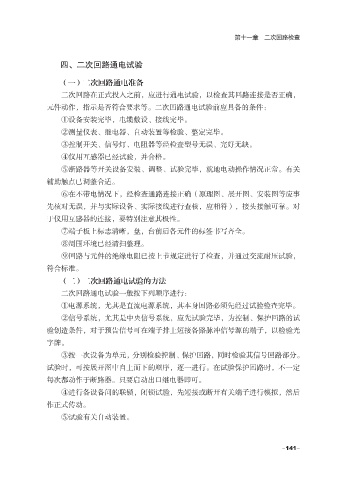

第十一章 二次回路检查

四、二次回路通电试验

（一）二次回路通电准备
二次回路在正式投入之前，应进行通电试验，以检查其回路连接是否正确，

元件动作，指示是否符合要求等。二次回路通电试验前应具备的条件：
①设备安装完毕，电缆敷设、接线完毕。
②测量仪表、继电器、自动装置等检验、整定完毕。

③控制开关、信号灯、电阻器等经检查型号无误、完好无缺。
④仪用互感器已经试验，并合格。
⑤断路器等开关设备安装、调整、试验完毕，就地电动操作情况正常。有关
辅助触点已调整合适。
⑥在不带电情况下，经检查通路连接正确（原理图、展开图、安装图等应事

先核对无误，并与实际设备、实际接线进行查核，应相符），接头接触可靠。对
于仪用互感器的连接，要特别注意其极性。
⑦端子板上标志清晰，盘，台前后各元件的标签书写齐全。

⑧周围环境已经清扫整理。
⑨回路与元件的绝缘电阻已按上节规定进行了检查，并通过交流耐压试验，
符合标准。
（二）二次回路通电试验的方法
二次回路通电试验一般按下列顺序进行：

①电源系统，尤其是直流电源系统，其本身回路必须先经过试验检查完毕。
②信号系统，尤其是中央信号系统，应先试验完毕，为控制、保护回路的试
验创造条件，对于预告信号可在端子排上短接各路脉冲信号源的端子，以检验光

字牌。
③按一次设备为单元，分别检验控制、保护回路，同时检验其信号回路部分。
试验时，可按展开图中自上而下的顺序，逐一进行。在试验保护回路时，不一定
每次都动作于断路器。只要启动出口继电器即可。
④进行各设备间的联锁，闭锁试验，先短接或断开有关端子进行模拟，然后

作正式传动。
⑤试验有关自动装置。
