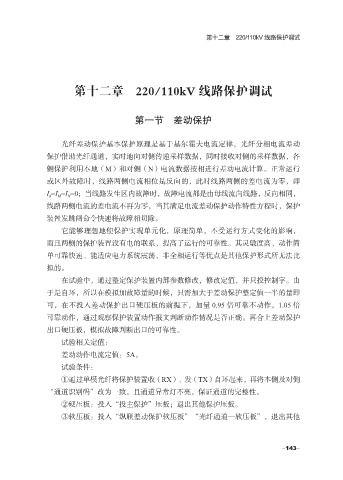

第十二章 220/110kV 线路保护调试
第十二章 220/110kV 线路保护调试
第一节 差动保护
光纤差动保护基本保护原理是基于基尔霍夫电流定律，光纤分相电流差动
保护借助光纤通道，实时地向对侧传递采样数据，同时接收对侧的采样数据，各
侧保护利用本地（M）和对侧（N）电流数据按相进行差动电流计算。正常运行
或区外故障时，线路两侧电流相位是反向的，此时线路两侧的差电流为零，即
I =I =I =0；当线路发生区内故障时，故障电流都是由母线流向线路，反向相同，
d
M
N
线路两侧电流的差电流不再为零，当其满足电流差动保护动作特性方程时，保护
装置发跳闸命令快速将故障相切除。
它能够理想地使保护实现单元化，原理简单，不受运行方式变化的影响，
而且两侧的保护装置没有电的联系，提高了运行的可靠性。其灵敏度高、动作简
单可靠快速、能适应电力系统震荡、非全相运行等优点是其他保护形式所无法比
拟的。
在试验中，通过整定保护装置内部参数修改，修改定值，并只投控制字。由
于是自环，所以在模拟加故障量的时候，只需加大于差动保护整定值一半的量即
可，在不投入差动保护出口硬压板的前提下，加量 0.95 倍可靠不动作，1.05 倍
可靠动作，通过观察保护装置动作报文判断动作情况是否正确。再合上差动保护
出口硬压板，模拟故障判断出口的可靠性。
试验相关定值：
差动动作电流定值：5A。
试验条件：
①通过单模光纤将保护装置收（RX）、发（TX）自环起来，再将本侧及对侧
“通道识别码”改为一致，且通道异常灯不亮，保证通道的完整性。
②硬压板：投入“投主保护”压板；退出其他保护压板。
③软压板：投入“纵联差动保护软压板”“光纤通道—软压板”，退出其他
-143-
